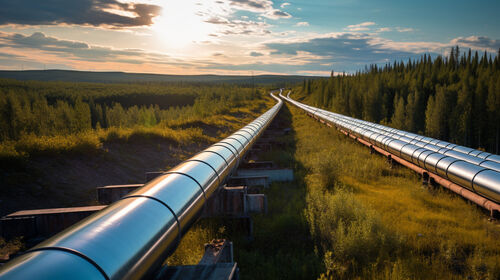

천연 가스 장거리 파이프 라인 검사용 MYUAV DRONE 레이저 메탄 탐지기의 적용
▶ 필요성MYUAV 드론 레이저 메탄 검사
MYUAV 드론 레이저 메탄 탐지기는 천연 가스 장거리 파이프 라인을 검사하는 데 중요한 역할을 합니다.누출 탐지, 파이프 라인의 안전한 운영을 보장합니다. 검사용 레이저 메탄 탐지기로 장착된 MYUAV DRONE를 사용하여 파이프 라인 누출을 빠르고 정확하게 감지 할 수 있습니다.검사 효율성 향상한편, MYUAV 드론 검사는 중장거리 파이프라인 검사를 달성 할 수 있습니다.현장에서 접근하기 어려운 지역을 커버하고 검사 커버링을 개선하는 것.
또한, MYUAV Drone 레이저 메탄 탐지기는 휴대성, 속도, 효율성 및 저렴한 비용과 같은 장점을 가지고 있으며, 장거리 파이프 라인 검사에 이상적인 선택입니다.
▶시스템 개요
경로 계획에 대한 지상 스테이션 소프트웨어를 사용하면 중장거리 및 장거리 파이프 라인 검사 작업을 쉽게 달성 할 수 있습니다.현재 검사 상태와 메탄 측정 데이터를 실시간으로 볼 수 있습니다.파이프 라인 누출의 경우, 터미널 장비는 자동으로 알람 및 데이터 기록 (시간, 좌표, 누출 농도,현장 사진) 를 통해 후기 단계의 자동 검사 보고서를 생성할 수 있습니다..
레이저 메탄 텔레메트리 장비
LC30 PRO [5G 버전] 제품은 LC30 PRO의 5G 버전이다. 현재는 DJI M300RTK 및 M350RTKMYUAV DRONE에 장착하여 사용할 수 있습니다.센서에서 수집한 메탄 농도 데이터는 5G 모듈 DJI SDK와 같은 다양한 전송 방법을 통해 디스플레이를 위해 원격 제어 앱 또는 웹 페이지로 전송 할 수 있습니다.. APP 제어: 안드로이드 데스크톱 아이콘을 열고 레이저 메탄 APP의 로그인 인터페이스를 입력합니다. 검사 과정에서,MYUAV DRONE 상태와 메탄 측정 데이터는 실시간으로 볼 수 있습니다.파이프 라인 누출의 경우, 터미널 장비는 자동으로 알람 및 데이터 기록 (시간, 좌표, 누출 농도,현장 사진) 를 통해 후기 단계의 자동 검사 보고서를 생성할 수 있습니다.. 웹 제어: 메탄 데이터의 통합 모니터링 및 관리. 지도를 호출, 3D/2D / 평면 뷰 사이를 전환, 3D 비행 궤도를 표시, 컬러 블록 값을 표시 할 수 있습니다.실시간 데이터 표시, 표기점과 측정, 비정상적인 영역의 통계, 빠른 위치, 역사 기록을 검색하고 수출 보고.
모니터링 방법
탐지 가스: 메탄
검출 원리: 레이저 흡수 분광 기술 TDLAS
탐지 모드: 판 기울기 스캐닝 타입, 조정 가능한 스캐닝 반지름과 스캐닝 속도
윙링 각: 1°, 2°, 3°, 4°, 5° 선택
스윙 속도: 1회/초, 1.5회/초, 2회/초
파이프 라인 위에 날아다니는 3축 안정된 기말은 레이저 방사선 방향을 지표에 세로 유지합니다. 스캔 컨트롤러는 기말의 회전을 제어합니다.그리고 레이저 방사선의 지상에 대한 투영은 나선 모양입니다., 일정한 너비 (약 3-10m) 를 휩쓸고. 그 결과, MYUAV 드론 한 비행에서 검사해야하는 파이프 라인 범위를 커버 할 수 있습니다, 비행 위치 오류를 보상,그리고 파이프 라인에서 벗어나는 누출 공기 질량을 캡처.
▶검사 절차
1준비 작업
파이프 라인 검사 전에, MYUAV Drone는 이륙을 준비해야 합니다. 운영자는 안정적인 이륙을 보장하기 위해 원격 제어기를 통해 MYUAV Drone의 이륙을 제어합니다.
2검사 경로 계획
로트 편집 인터페이스는 로트를 편집하고 수정 할 수 있습니다. 로트를 업로드 한 후 MYUAV DRONE는 자동 비행 검사를 수행하여 업데이트 할 수 있습니다.파이프 라인 검사 구역, 운영자는 MYUAV 드론이 파이프라인 지역을 완전히 덮고 장애물과 위험한 지역을 피할 수 있도록 검사 경로를 미리 계획할 수 있습니다.
3숙제를 시험하는 것
항공기가 비행 경로로 진입한 후, 검사 과정에서 파이프 라인을 둘러싼 공기 중에 레이저 스캔이 수행됩니다.상태 정보 상자는 화면 하단에 표시 될 수 있습니다항공기 정보, 노선 정보, 메탄 탐지 정보를 포함합니다.
비행 중에 비정상적인 데이터가 감지되면 지도에 색으로 위치를 표시할 수 있습니다.
4데이터 분석 및 보고
비행 중 임계량을 초과한 메탄 가스 누출이 감지되면 MYUAV DRONE는 자동으로 사진을 찍고 현재 농도값과 같은 관련 정보를 기록합니다.비정상적인 데이터의 수, 경도와 위도 좌표 MYUAV 드론은 수집 된 메탄 검출 데이터를 전문가가 데이터를 분석하고 검사 PDF 보고서를 생성하는 지상 끝으로 전송합니다.파이프 라인 운영 및 유지보수를 위한 중요한 참고 자료를 제공하는.
▶모니터링 보고서 사례
메탄 데이터 세부 정보
시작 시간: 2023년 11월 7일 23:00:24
종료시간: 2023년 11월 7일 23시02:43
장비 번호: 테스트 - 메탄
탐지 그리드 크기: 30m * 30m (900m2)
검출 지역 수: 140
탐지 면적: 126000 평방 미터
메탄 데이터 포인트의 최대 값: 3000.00 ppm, 경도와 위도: xxx, xxx
[메탄] 최소 데이터 포인트 값: 0.00ppm, 경도와 위도: xxx, xxx
빛 강도 데이터 세부 정보
시작 시간: 2023년 11월 7일 23:00:24
종료시간: 2023년 11월 7일 23시02:43
장비 번호: 테스트 - 메탄
탐지 그리드 크기: 30m * 30m (900m2)
검출 지역 수: 140
탐지 면적: 126000 평방 미터
[빛 강도] 최대 데이터 포인트 값: 20.00lx, 경도와 위도: xxx, xxx
[빛 강도] 데이터 포인트의 최소 값: 0.00lx, 경도와 위도: xxx, xxx
