12kW 240A 연결된 드론 전력 솔루션 긴 내구성 떠

12kW 연결 드론 전력 6.36Kg, 31x24x11cm

연결된 드론 솔루션

시스템 모델: MJ-12K

시스템 이름: 12kw 12S 연결된 무인 항공기 시스템

적용 시나리오:

1. 공학건설
2. 매일 순찰
3. 특수 경찰 순찰
4. 마약 조사
5. 교통경찰
6. 산림 경비대

1인 5분 이내에 취항 전 준비를 완료할 수 있다.

계획의 장점

1. 긴 내구성 비행

지상에서 드론에 계속 전력을 공급하고 24시간 동안 떠다니며

2. 여러 전원 공급 방법

380V 전원 공급 장치, 발전기 전원 공급

3. 높은 보안

무인 항공기 장착 장치 핫 및 콜드 스타트 플러그 앤 플레이 지원 보스 배터리의 원활한 전환 그 후 전력 중단

시스템 구성

1. 6축/8축 중용 무인 항공기 (고객이 제공)

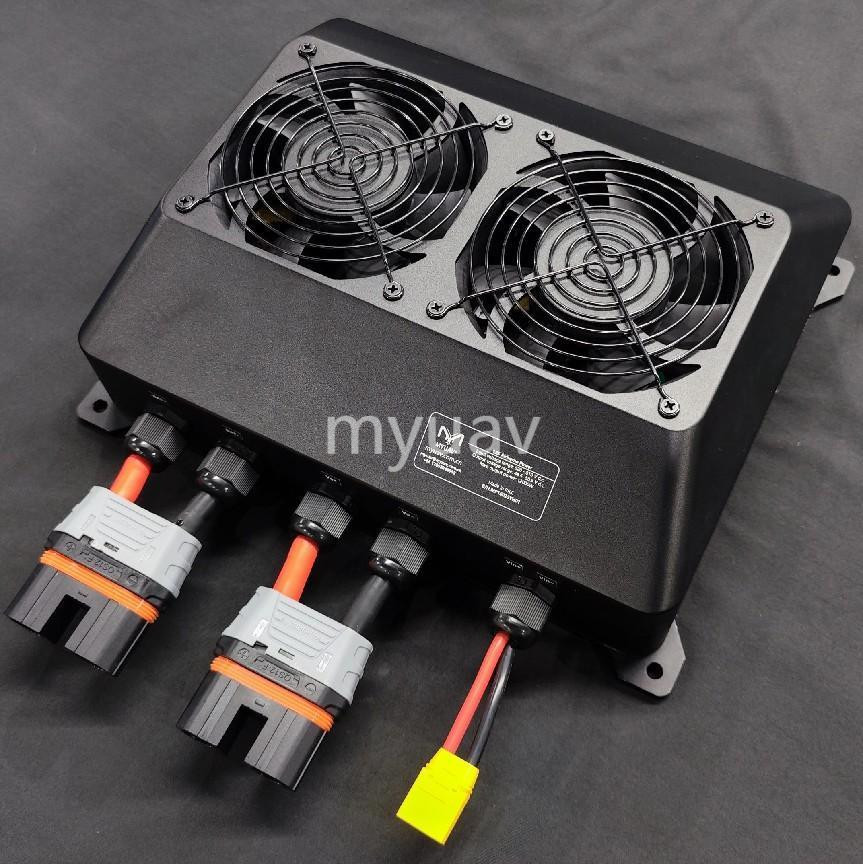

2. 12kw 12S 탑재된 전원 공급 장치
3. 110m 케이블
4. 연결된 드론 시스템 기지국

제품 개요

연결된 전력 시스템의 주요 기능은 연결된 상자와 탑재된 전원 공급 장치로 구성된 무인 항공기들을 위해 안전하고 신뢰할 수 있는 장기 비행 전력을 제공하는 것입니다.묶인 상자에는 철회 가능한 린치가 포함되어 있습니다., 지상 전원 공급 및 연결 된 케이블. 넥터 박스는 발전기 또는 네트워크 전력에서 제공되는 AC 전력을 고전압 DC 전원으로 변환하기 위해 땅에 배치됩니다.전원 공급 장치로 연결된 케이블을 통해 전송되는탑재된 전원 공급 장치가 드론에 설치되어 있으며, 드론이 사용할 수 있는 고전압 DC 전력을 저전압 DC 전원으로 변환합니다.연결된 케이블은 드론의 상승과 하락을 추적하고 자동으로 검색 및 방출을 동기화합니다, 전기 에너지와 신호를 전송합니다.

매킹 전력 시스템의 전기 도표

이 제품은 주로 다중 로터 무인 항공기와 결합되어 안정적이고 신뢰할 수있는 전원 공급을 제공합니다.하지만 또한 널리 사용되고 있는 불안정한 연결된 전원 공급 시스템의 단점을 해결그것은 정말로 무인 항공기의 지속적인 긴 내구성 떠 비행 작업을 달성 할 수 있습니다.무인 항공기는 다른 임무 유료 화물을 장착함으로써 다른 응용 시나리오를 달성 할 수 있습니다.그들은 주로 고도 조명, 비디오 감시,비상 구조 및 재난 구호, 응급 통신 필드

주요 특징

1. 이 시스템은 입력 스위치, 고전압 스위치, 그리고 강력한 복귀 버튼만 유지하며, 간단한 조작과 제어로 빠르게 배치될 수 있습니다.드론은 인간의 개입 없이 작동할 수 있습니다.. 사용자는 드론을 조작할 필요가 있습니다. 이는 업무 효율성과 안전을 크게 향상시킬 수 있습니다.
2. 제품 통합, 높은 전력 밀도, 높은 신뢰성 설계, 소형화, 가벼운, 모듈형 및 지능형 설계, 이동 및 휴대, 문제 해결 및 유지 보수에 쉬운각종 환경과 장소에서 사용에 필요한 관련 요구 사항을 크게 보장합니다.;
3. 제어 시스템은 강력한 데이터 처리 기능, 통신 기능, 동기 시계 및 메모리 저장 기능, 포괄적인 보호 및 경보 기능,자동 프로그램 인식, 지능적인 제어, 그리고 지능적인 문제 해결 및 자기 복구 기능

디스플레이 사용

상세한 매개 변수

• 전원 공급 장치

• 연결된 기지국

안전성 특성

• 다이렉트릭 강도

1. 타이다운 박스: DC 3000V 이상, 입출력, 1분 동안 유지되며, 고장이나 활현상이 없습니다.
2. 공기 위 전원 공급: DC 3000V 이상, 입출력, 1분 동안 유지되며, 고장이나 활현상이 없습니다.
3. 연결된 케이블: DC 3500V 이상, 단열층, 1분 동안 유지되며, 고장이나 활 현상이 없습니다.

• 단열 저항

1. 유지 상자: 100M Ω, @ 20 °C 이상 정상 대기 조건에서
2. 항공용 전원 공급: 정상 대기 조건에서 ≥ 100M Ω, @ 20 °C
3. 연결 케이블: 500M Ω 이상, @ 20 °C 정상 대기 조건에서.

• 강한 전류와 약한 전류 분리 디자인은 약한 전류의 간섭을 효과적으로 줄이고 제품의 안전성을 향상시킵니다.
• 시스템 은 안정적 인 어드 되어 있고, 매킹 박스 몸체 는 어드 되어 있습니다.
• 안전 예약 기능: 가이드가 안전 예약 길이로 롤링되면 시스템이 설정을 할 수있는 장비를 당기는 것을 방지하기 위해 롤링을 멈추게됩니다.

안전성 특성

• 다이렉트릭 강도

1. 타이다운 박스: DC 3000V 이상, 입출력, 1분 동안 유지되며, 고장이나 활현상이 없습니다.
2. 공기 위 전원 공급: DC 3000V 이상, 입출력, 1분 동안 유지되며, 고장이나 활현상이 없습니다.
3. 연결된 케이블: DC 3500V 이상, 단열층, 1분 동안 유지되며, 고장이나 활 현상이 없습니다.

• 단열 저항

1. 유지 상자: 100M Ω, @ 20 °C 이상 정상 대기 조건에서
2. 항공용 전원 공급: 정상 대기 조건에서 ≥ 100M Ω, @ 20 °C
3. 연결 케이블: 500M Ω 이상, @ 20 °C 정상 대기 조건에서.

• 강한 전류와 약한 전류 분리 디자인은 약한 전류의 간섭을 효과적으로 줄이고 제품의 안전성을 향상시킵니다.
• 시스템 은 안정적 인 어드 되어 있고, 매킹 박스 몸체 는 어드 되어 있습니다.
• 안전 예약 기능: 가이드가 안전 예약 길이로 롤링되면 시스템이 설정을 할 수있는 장비를 당기는 것을 방지하기 위해 롤링을 멈추게됩니다.
