MYUAV 전원 공급 시스템

MYUAV 전원 공급 시스템

1.전형적인 특징
1) 가볍고 휴대성: 작은 크기, 가벼운 무게, 지원 당기 막대 또는 휴대성, 휴대하기 쉽고 빠르게 배치;

2) 간단한 조작: 연결이 켜지면, 이륙 및 착륙 중에 UAV를 조작할 필요가 없습니다.

3) 강력: 포괄적 인 입력 및 출력 보호 기능, 작동 및 오류 기록 저장, 유선 통신 및 휴대 전화 동기화를 지원합니다.

4) 자동 복귀 및 복귀: 인간 개입 없이, 항공기의 리프트와 속도에 따라 적응 조정 및 자동 회전, 픽업 및 케이블 배열;

5) 일정한 전압 안정화: 항공 전력 공급은 광범위한 입력과 일정한 전압 안정화 출력을 가지고 있습니다. 대기 배터리의 용량은 UAV의 착륙 시간을 충족시킬 수 있습니다.

2.적응형 드론
해당 UAV와 연결된 드론 시스템을 형성합니다.
1) 지원 비행 높이: 120~220m (케이블 길이: 220m, 안전 길이 예약);
2) 지원 이륙 무게: 30~55kg (UAV 힘 효율은 다릅니다. 이 데이터는 참조용입니다.)

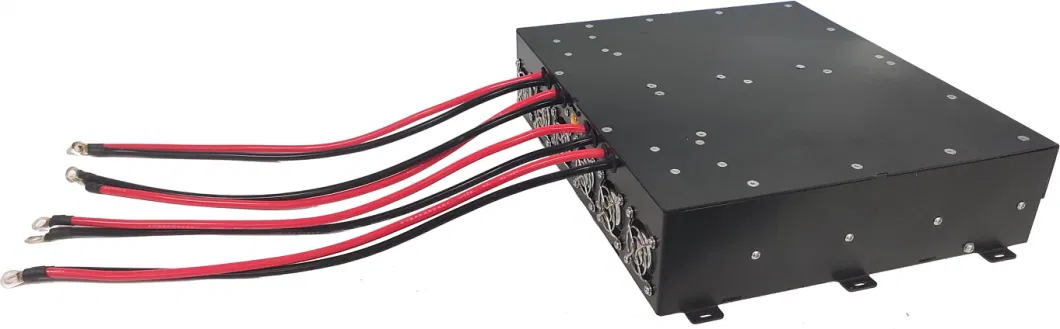

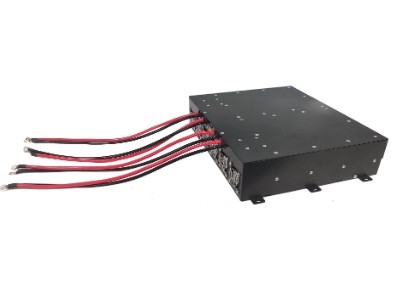

3.에어 모듈(보드 전원 공급)


1) 입력 전압: 580~810Vdc 넓은 범위 입력, 일정한 전압 출력;
2) 출력 전압: 50± 0.5Vdc, 출력 전압 사용자 정의를 지원합니다.
3) 출력 전력: 12000W (명용 장기 출력), 15000W (피크 값 ≤ 30s);

4) 보호 기능
A. 입력 과전압 및 저전압 보호: 턴 오프 보호, 고장 제거 및 자기 회복
B. 출력 전류 과잉 보호: 일정한 전류 계단 감소 보호, 결함 제거 및 자기 복구
C. 출력 단전 보호: 출력 전류 제한 동작, 오류 제거 및 자기 복구
D. 출력 과온 보호: 껍질 온도는 95 ± 2.5 oC이며, 냉각 및 자기 회복 후;
E. 출력 과전압 보호: 자동 종료 및 잠금, 재시작 및 재구성 전원을 켜기

5) 통신 기능: CAN 통신, 전압, 전류, 온도 및 기타 데이터 및 상태를 보고합니다.
6) 설치 방법: 설치 스러그를 예약하고 나사로 고정;
7) 열 분산 모드: 내장 팬 활성 열 분산, 예약 된 공기 통로 강제 공기 냉각
8) 인터페이스: 입력 XT60, 출력 XT90, 지원 인터페이스 사용자 정의;
9) 크기: 295*254*71 ± 0.5mm (착착 스럭 및 인터페이스 제외)
10) 무게: 4.5 ± 0.1kg (외부 연결 장치 및 전선을 제외)


4.T에테르할 수 있는


1) 재료: 다단계 실버로 덮인 구리 와이어, 복합 플루로플라스틱 단열층, 단단하게 포장 된 광섬유 단위, 고온 내성 코폴리머 껍질,높은 팽창 모듈의 항공용 섬유 톱니;
2) 작동 전류: 15 ~ 20A;
3) DC 저항: 2.5 ± 0.2 Ω, 100m 루프 @ 20 oC
4) 팽창 강도: ≥ 200kg, 반복적 인 후퇴 및 방출에 대한 저항성 ≥ 1000번
5) 단열 강도: ≥ 3000Vdc, 1분 동안 고장이 없습니다.
6) 매킹 길이: 220m ± 2m
7) 광섬유 통신: 1 광섬유는 FC 커넥터 (선택) 로 사용자 정의됩니다.
8) 외부 지름: 4.5mm ± 0.2mm
9) 무게: 46 ± 0.5g/m

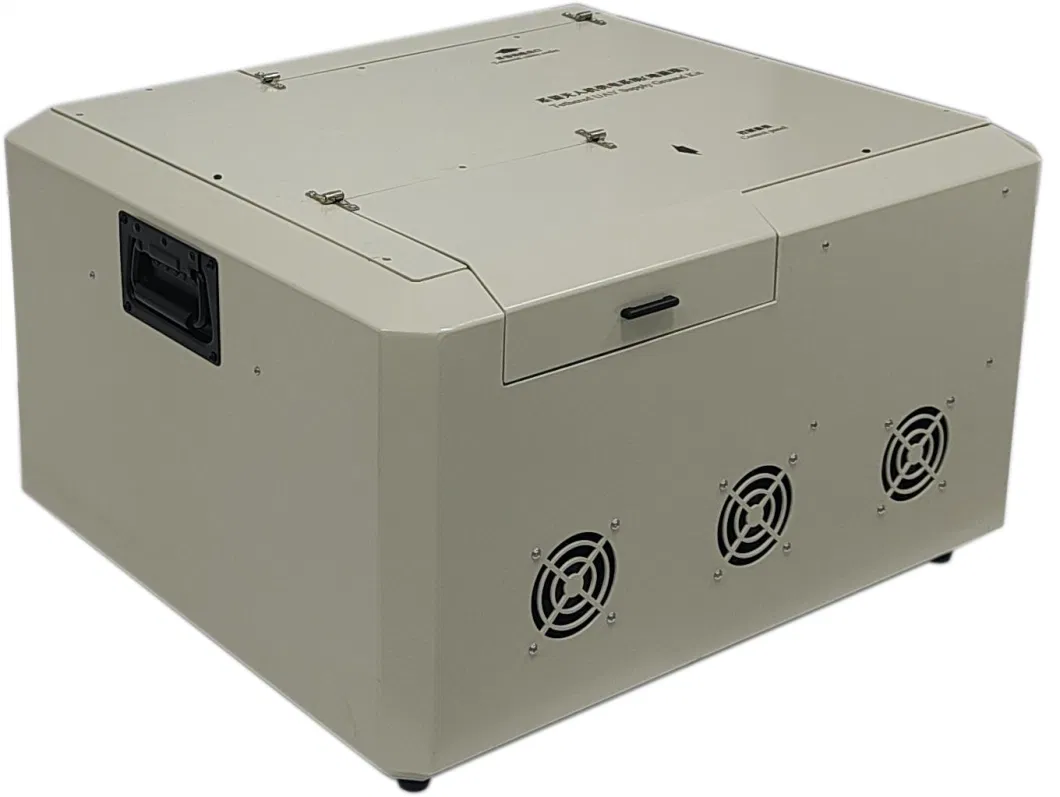

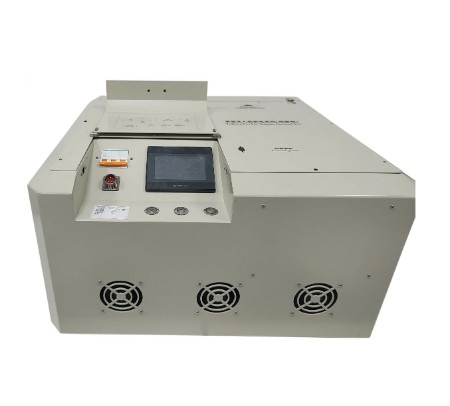

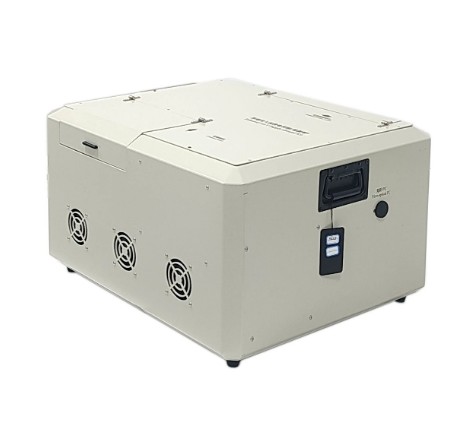

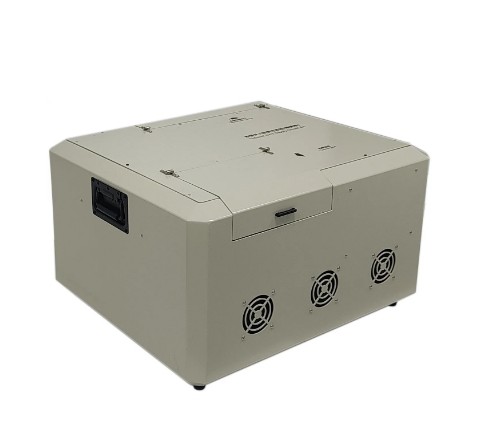

5.토지모듈(연결상자)


1) 입력 전압: 270~490Vac 3단계, 50/60Hz
2) 출력 전압: 400~750Vdc 조절, 공장 기본 750Vdc;
3) 출력 전력: 20000W

4) 보호 기능
A. 입력 과전압 및 저전압 보호: 턴 오프 보호, 고장 제거 및 자기 회복
B. 출력 전류 과잉 보호: 일정한 전류 계단 감소 보호, 결함 제거 및 자기 복구
C. 출력 단전 보호: 출력 전류 제한 동작, 오류 제거 및 자기 복구
D. 출력 과온 보호: 껍질 온도는 95 ± 2.5 oC이며 냉각은 자기 회복입니다.
E. 출력 과전압 보호: 자동 종료 및 잠금, 재시작 및 재구성 전원을 켜기

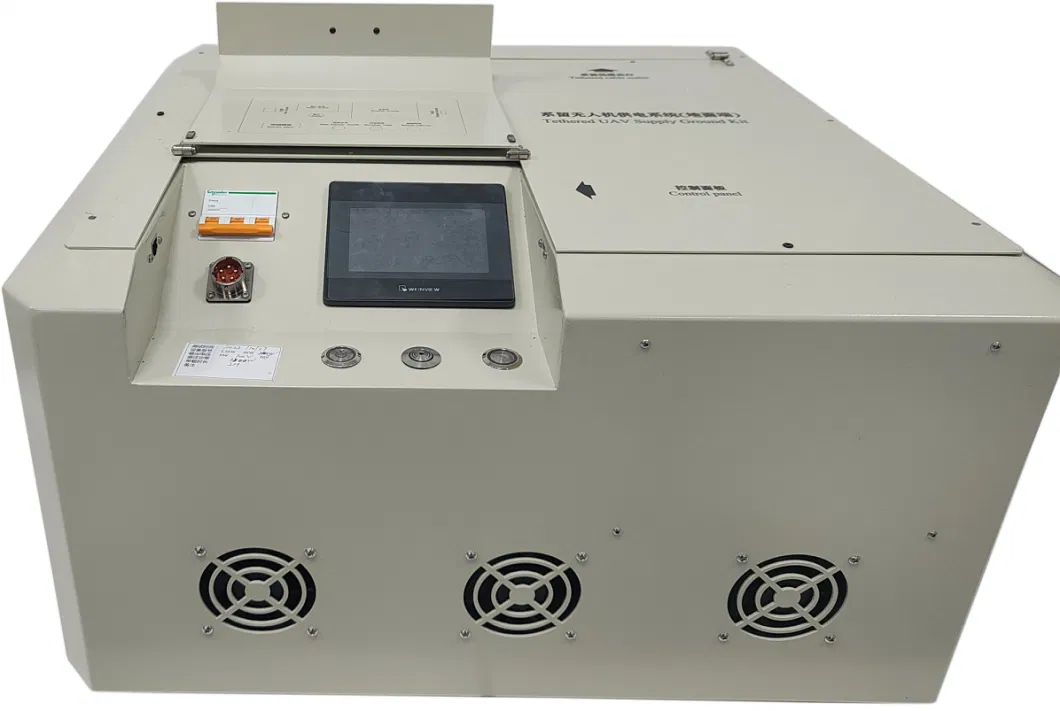

5) 데이터 디스플레이: 4.3 인치 터치 스크린으로 전류, 전압, 온도, 케이블 릴의 길, 운영 기록, 장애 기록 및 기타 데이터를 표시합니다.
6) 경보 기능: 시스템이 결함이 있을 때, 디스플레이 화면은 결함 정보를 표시하고, 결함 경고등은 빨간색으로 깜박이고 비핑을 합니다.
7) 통신 기능: 예약 된 네트워크 인터페이스, Modbus tcp 통신, 유선 통신 및 휴대 전화 동기화 디스플레이를 지원합니다.
8) 케이블 스릴 들어와 밖으로 최대 속도: 0 ~ 2m/s, 10 기어 조절;
9) 케이블 스릴 내출 긴장: 케이블 스릴 내출 긴장은 10 개의 기어로 나뉘어 조절 할 수 있습니다.
10) 작업 모드: 수동 스킬 밖으로, 활성 스킬 내, 자동 전선 배치, 휴식 케이블에서 강제 스킬 버튼을 누르면 됩니다.
11) 운반 운송: 견인 막대기를 지원하고 휴대용 수동 운반;
12) 인터페이스: 입력 3 코어 항공 소켓, 광섬유 FC 포트 (선택), 통신 네트워크 포트 LAN 포트, 타입-c;
13) 버튼 및 스위치: 고전압 출력 버튼, 강제 버튼에 케이블 스릴, AC 입력 스위치, 경보 램프
14) 크기: 645*550*350 ± 0.5mm

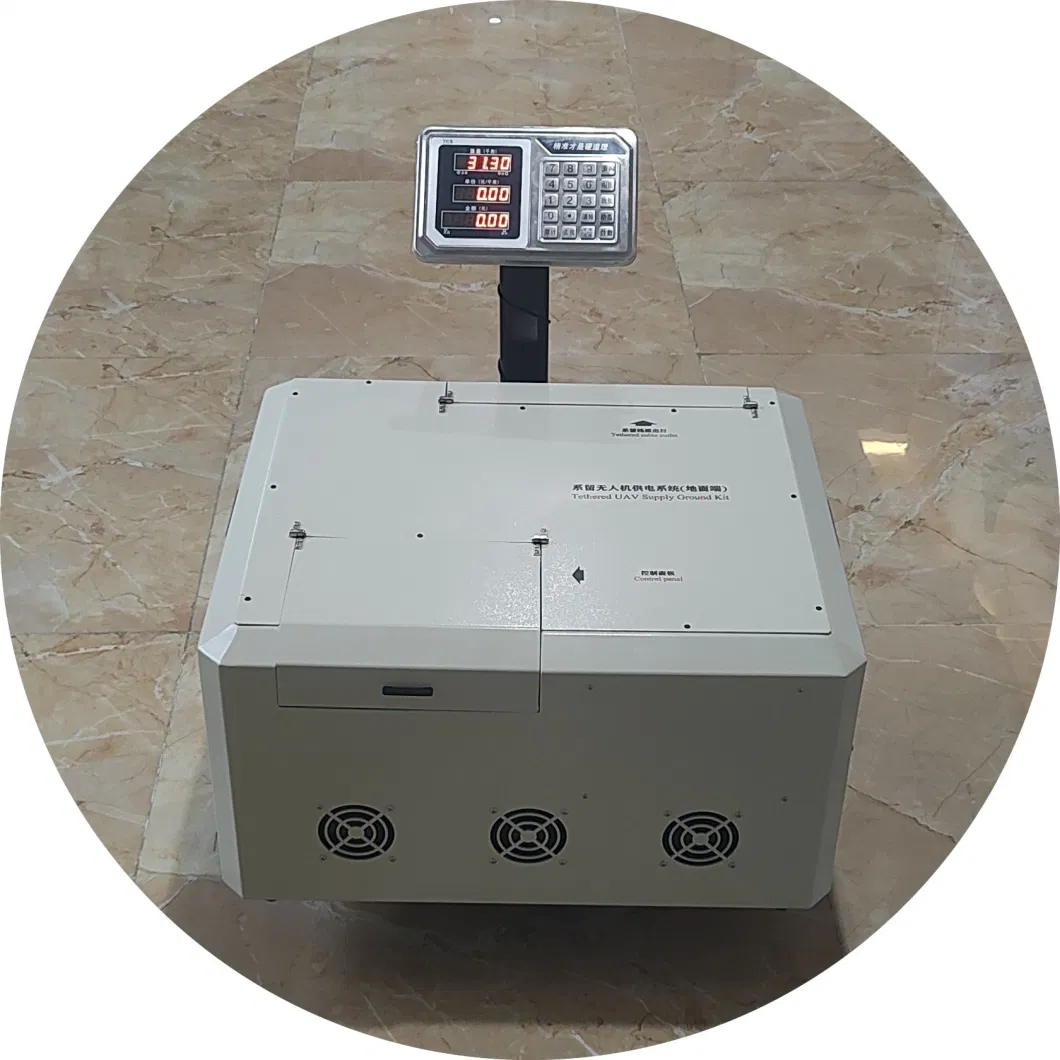

15) 무게: 40 ± 0.5kg (결속 케이블 포함)

FAQ

1. **Q: MYUAV의 연결된 발전소는 무엇입니까? **.
**A:** MYUAV의 연결된 발전소는 대규모 드론을 지상 전력원으로 연결하기 위해 연결된 드론 기술을 사용하는 혁신적인 고도 전력 생산 솔루션입니다.드론은 작은 풍력 터빈이나 태양 전지판을 가지고 하늘을 높이 날아갑니다., 높은 고도의 풍력이나 햇빛을 이용해 전기를 생산하고, 연결된 케이블을 통해 전력을 다시 땅으로 보내죠.

2. **Q: MYUAV 연결된 발전소가 어떻게 작동합니까? **.
**A:** 작동 원리는 주로 드론을 플랫폼으로 사용하여 전통적인 풍력 터빈이 도달 할 수 없는 높이로 끌어올리는 것입니다. 바람의 속도가 더 안정적이고 강합니다.따라서 전력 생산 효율을 향상시킵니다UAV는 UAV의 비행과 전력 생산 장비의 작동을 유지하기 위해 지상에 연결된 고강력 케이블을 통해 전기 공급을 지속적으로 받습니다.

3. **Q: MYUAV 연결 발전소가 얼마나 효율적인가? **.
**A:** 실제 데이터는 특정 UAV 모델과 전력 생산 장비 구성에 따라 달라지기 때문에MYUAV는 풍력 또는 태양광 자원을 효율적으로 사용함으로써 연면적 단위당 전력 생산량을 증가시킬 수 있습니다.전통적인 지상 전력 발전소와 비교했을 때, 고도 풍력 또는 태양 에너지는 단위 면적 당 더 높은 발전 잠재력을 가지고 있습니다.하지만 정확한 효율 수치들은 MYUAV 회사가 제공하는 제품 성능 지표에 해당해야 합니다..

4. **Q: MYUAV 연결 전력 발전소는 어떤 환경에서 작동 할 수 있습니까? **.
**A:** MYUAV의 연결 된 발전소는 극단적인 기상 조건과 같은 안전한 기상 조건 범위 내에서 작동 할 수 있어야합니다.연결된 케이블의 안전과 안정성을 보장하는 동시에특정 운용 환경 조건은 MYUAV를 구매하기 전에 자세한 표준을 위해 상담해야합니다.

5. **Q: 어떻게 연결된 UAV를 복구하고 유지보수합니까? **.
**A:** MYUAV는 자동화 또는 반자동화 복구 시스템으로 장착될 수 있으며, 필요한 경우 무인 항공기를 안전하게 착륙시키고 복구할 수 있습니다.UAV의 전력 생산 장비에 대한 정기적인 유지보수 점검을 수행하는 동안유지보수 과정에는 드론 몸체, 전력 시스템, 전력 생산 장비 및 연결 케이블의 무결성 검사 및 수리 등이 포함될 수 있습니다.

다시 한 번 위의 정보는 연결된 UAV 기술의 일반적인 응용에 기반합니다. MYUAV의 연결된 발전소 제품에 대한 자세한 내용은가장 최신하고 정확한 제품 설명에 대해 회사와 직접 연락하십시오., 성능 매개 변수 및 서비스 지원
