드론용 MYUAV 연결 전력 시스템

MYUAV UAV에 대한 연결 전력 시스템은 무엇입니까

테더링 파워 시스템 (Tethering Power System) 은 무인 항공기를 테더 시스템과 기본 발전소와 결합합니다. 이 시스템은 테더 케이블을 통해 무인 항공기에 지속적인 전력을 공급합니다.무인 항공기 들 이 오랫동안 공중 에 머물 수 있게 해 준다, 그리고 탑재된 배터리로부터 독립합니다.

테더 전력 시스템은 33m-360m의 테더 케이블을 제공합니다. 이는 DJI Mavic 3와 같은 작은 드론과 MTOW 55kg의 큰 드론에 적합합니다.시스템은 특정 요구 사항에 따라 사용자 정의 될 수 있습니다띠 전력 시스템은 운영자가 상태를 지속적으로 모니터링 할 수 있도록 중요한 정보를 표시합니다.

적용

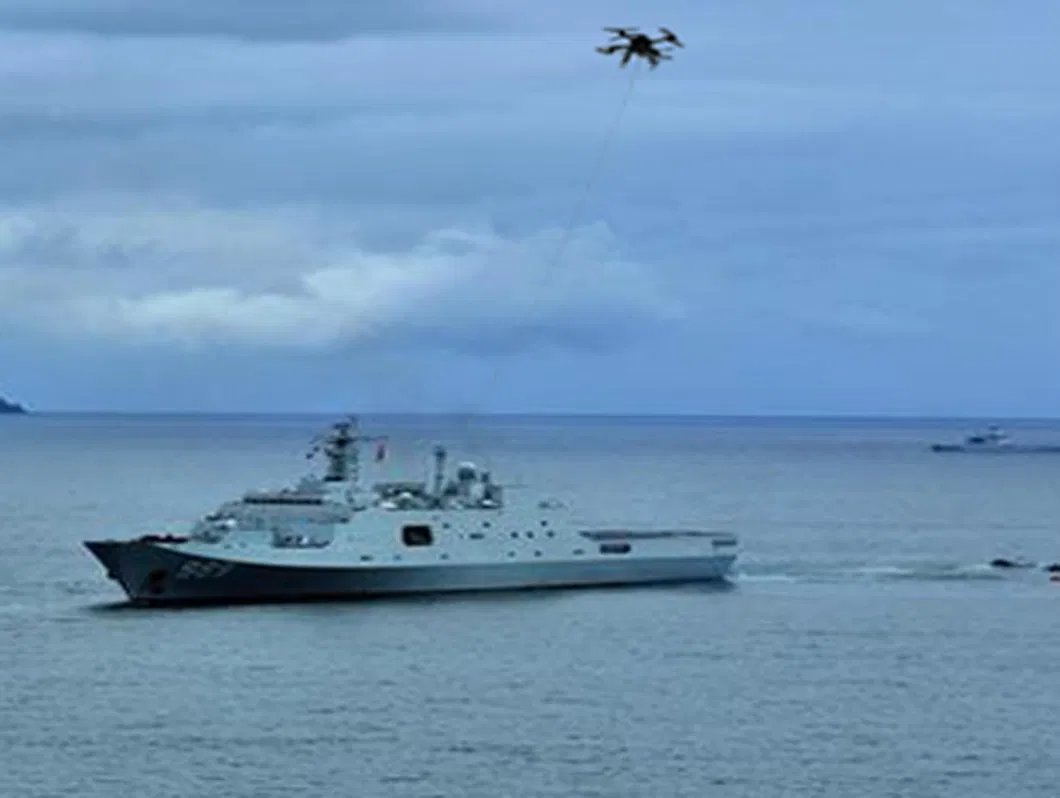

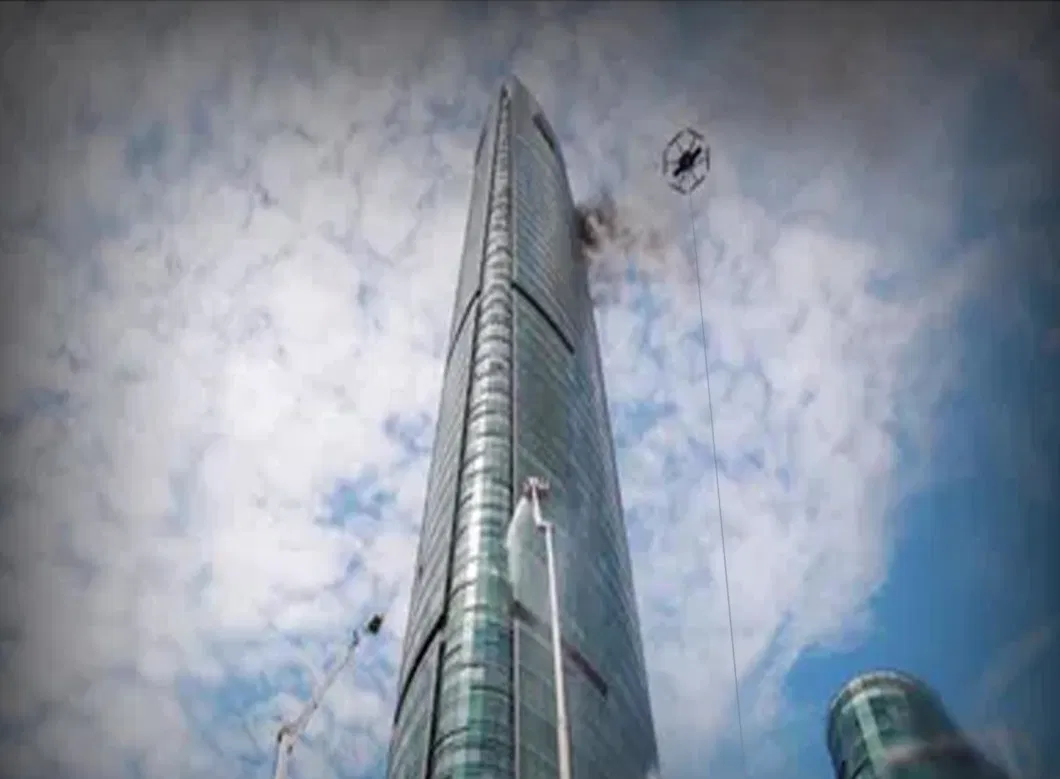

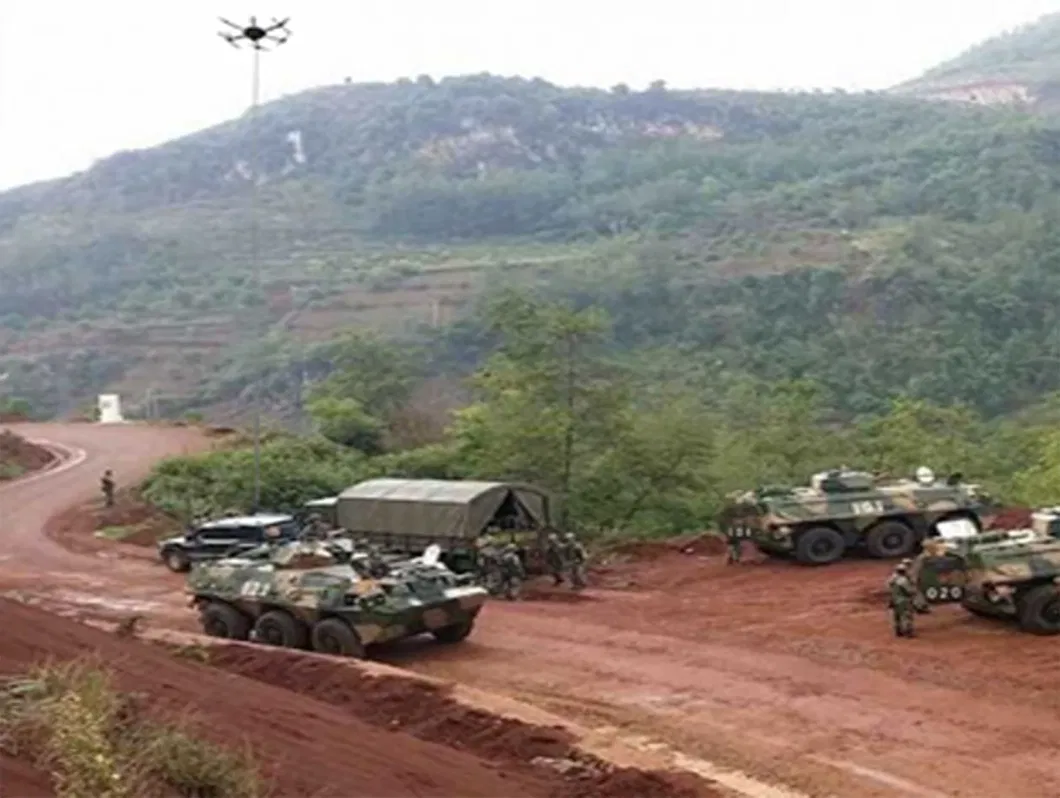

테더 전력 시스템은 감시, 장기적인 건강 모니터링, 비상 통신, 교통 관리, 환경 검사, 과학 연구 등 많은 분야에서 중요한 역할을 합니다.

1.전형적인 특징
가볍고 휴대용: 크기가 645*550*350mm이고 무게가 36KG의 가볍고 스크롤 또는 휴대성을 지원하며 휴대하기 쉽고 2분 만에 빠르게 배치됩니다.

간단한 조작: 연결이 가동된 묶인 스릴 시스템으로 가동된 후, UAV의 이륙 및 착륙 비행의 전체 프로세스는 묶기 상자를 작동시킬 필요가 없습니다.비행에 집중해;

다기능: 포괄적 인 입력 및 출력 보호 기능 (자신 복구), 작동 및 오류 기록 저장, 유선 통신 및 모바일 디스플레이 및 제어 지원.

자동 케이블 스킬 내와 밖으로 드론 취지와 착륙을 하는 동안: 그것은 적응적으로 조정하고 자동으로 풀 수 있습니다, 스킬 내, 그리고 드론의 리프트, 속도, 그리고 다른 상태에 따라 케이블을 배치,인간 개입 없이.

일정한 전압 조절: 탑재 전력 공급 장치에는 다양한 입력과 일정한 전압 조절 출력이 있습니다.그리고 장착된 백업 배터리 용량은 드론의 안전한 착륙 시간을 충족시킬 수 있습니다..

2.적응형 드론

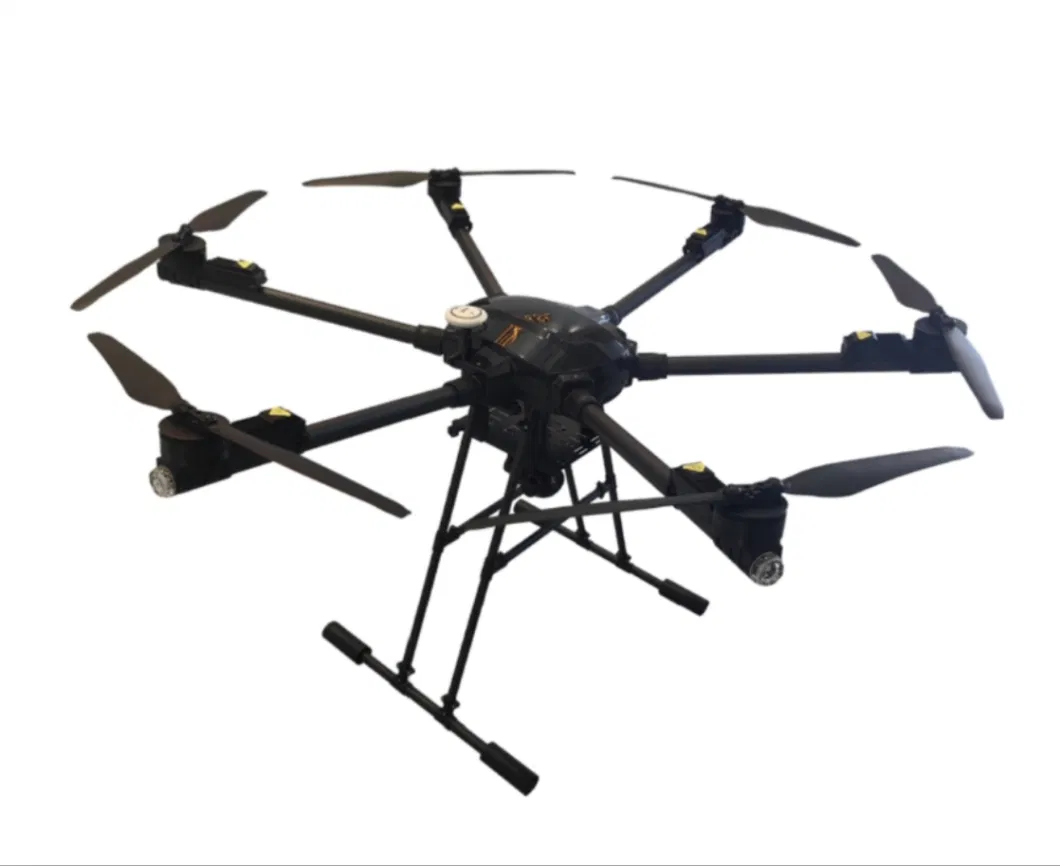

연결된 드론 시스템을 형성하기 위해 해당 드론과 함께 사용됩니다.
지원 비행 고도: 120-200m (결속 케이블 220m, 안전 길이 예약)
지원 최대 이륙 무게: 30~55kg (드론의 전력 효율은 다릅니다, 매개 변수는 참조용입니다)

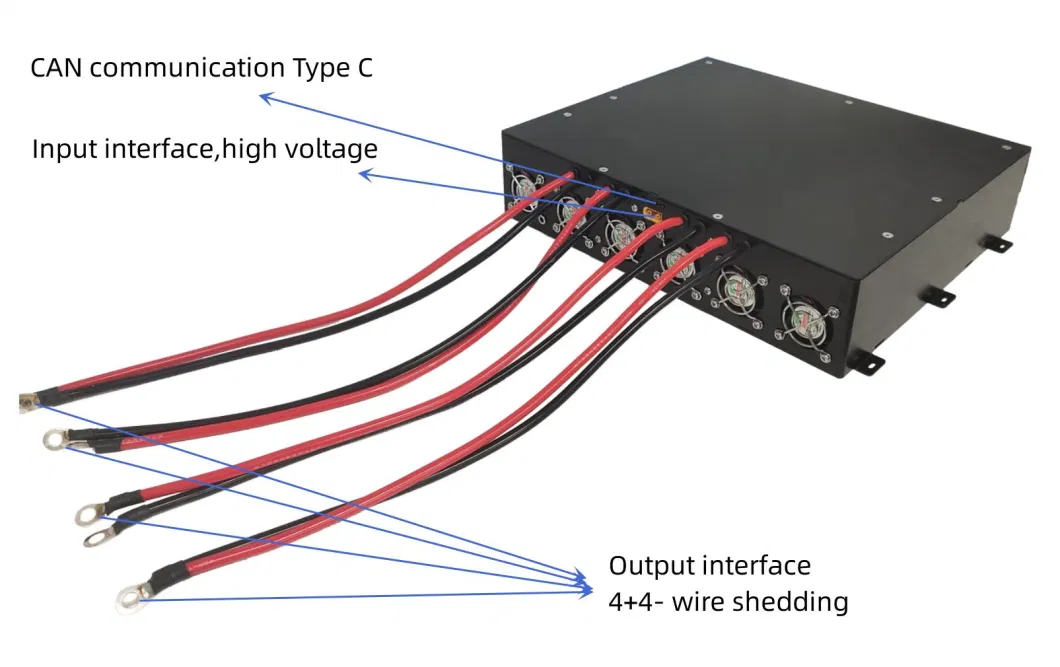

3.전동 공기 모듈(보드 전원 공급)

1) 입력 전압: 580-810Vdc의 넓은 범위 내에서 입력, 일정한 전압 출력;
2) 출력 전압: 50 ± 0.5Vdc, 사용자 정의 출력 전압을 지원합니다.
3) 출력 전력: 12000W (명용 장기 출력), 15000W (피크 값 ≤ 30s);

4) 보호 기능
a. 입력 과전압 및 저전압 보호: 종료 보호, 고장 제거 및 자기 회복;
b. 출력 전류 과잉 보호: 일정한 전류 계단 감소 보호, 고장 제거 및 자기 회복;
c. 출력 단전 보호: 출력 전류 제한 동작, 고장 제거 및 자기 회복
d. 출력 과온 보호: 껍질 온도는 95 ± 2.5 oC이며, 냉각 후 꺼지고 자기 회복된다.
e. 출력 과전압 보호: 자동 종료 및 잠금, 재시작 및 전력 복원

5) 통신 기능: CAN 통신, 전압, 전류, 온도 및 기타 데이터 및 상태를 보고합니다.
6) 설치 방법: 설치 귀를 예비하고 나사를 사용하여 고정합니다.
7) 열 분산 방법: 활성 열 분산을 위한 내장 팬, 강압 공기 냉각을 위한 예약된 공기 통로
8) 인터페이스: 입력 XT60, 출력XT90 또는유선 분해, 지원 인터페이스 사용자 정의
9) 크기: 295*254*71 ± 0.5mm (설치 귀와 인터페이스를 제외)
10) 무게: 4.5kg ± 0.1kg (외부 연결 장치 및 전선을 제외)

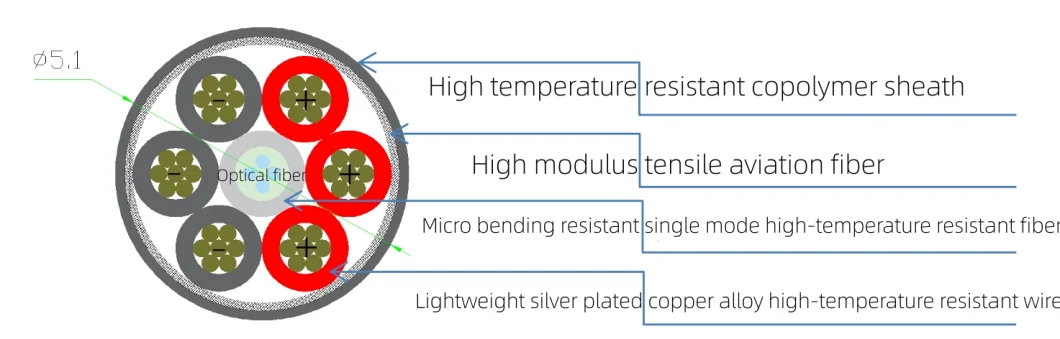

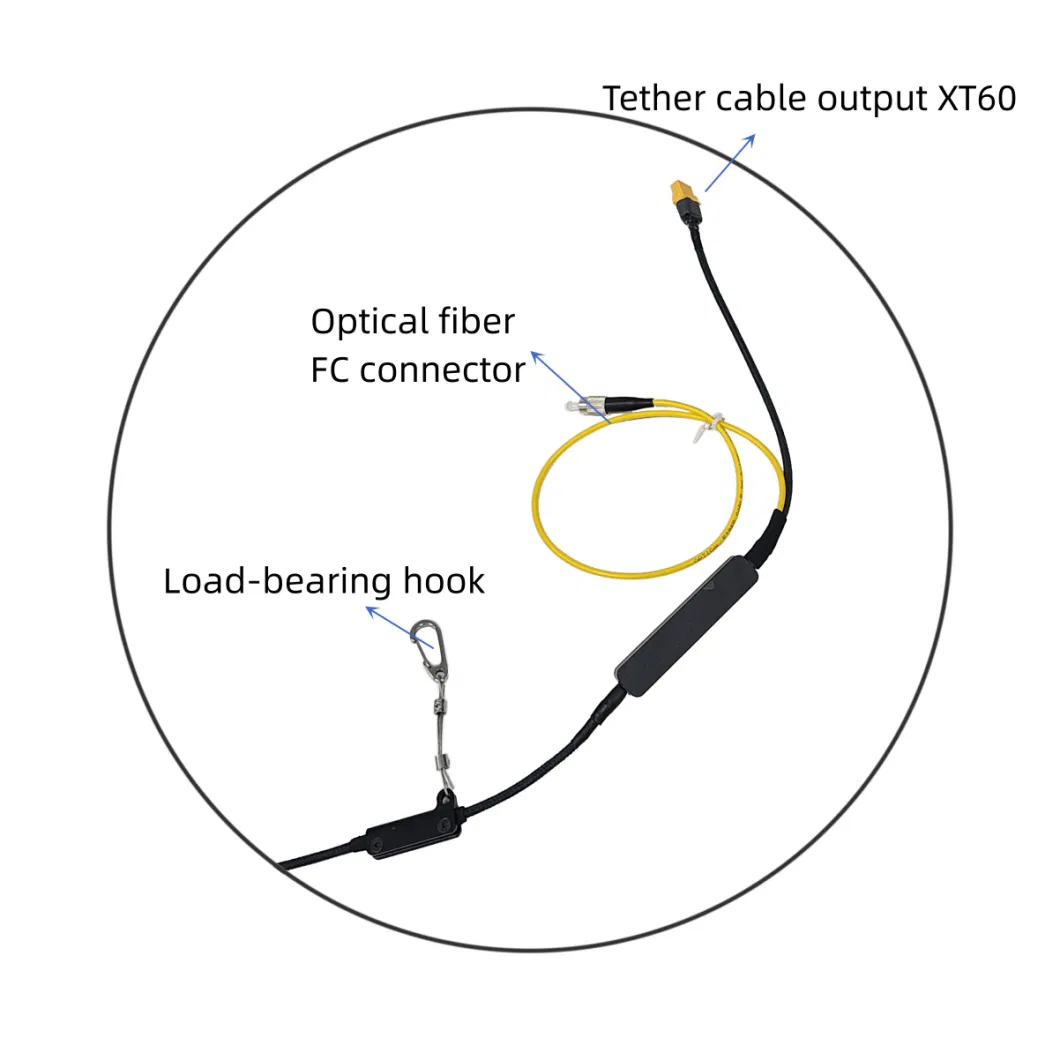

4.테더 c할 수 있는

1) 재료: 복합 스트랜드 은장 구리 와이어, 복합 플루오플라스틱 단열 층, 단단히 포장 광섬유 단위, 고온 내성 코폴리머 껍질,높은 팽창 모듈의 항공용 섬유 직물 층;
2) 작동 전류: 15-20A;
3) DC 저항: 2.5 ± 0.2 Ω, 100m 루프 @ 20 oC
4) 팽창 강도: ≥ 150kg, 반복적 인 철회 및 1000번 이상의 방출 시간에 저항력
5) 단열 강도: ≥ 3000Vdc, 1분 동안 고장이 없습니다.
6) 케이블 길이: 220 ± 2m (160 ~ 330m의 사용자 정의 케이블 길이를 지원합니다);
7) 광섬유 통신: 표준 구성에는 광섬유가 포함되어 있지 않으며, 1-2개의 광섬유가 선택적입니다.
8) 외부 지름: 4.9 ± 0.2mm
9) 무게: 29 ± 0.5g/m

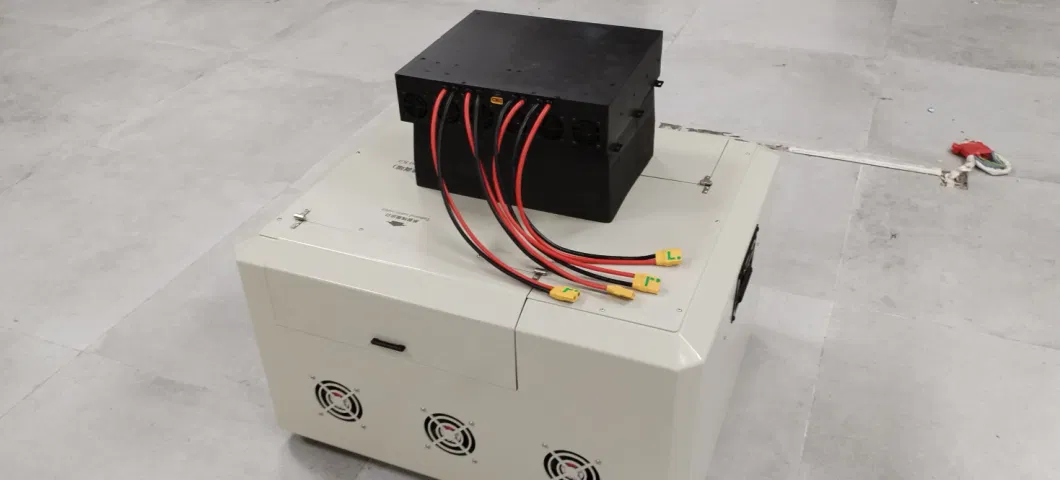

5. 가동된 묶인 릴 시스템

1) 입력 전압: 260 ~ 530Vac (3 단계, 실내 전력 / 발전기).
2) 출력 전압: 400~750Vdc 조절, 공장 기본 750Vdc;
3) 출력 전력: 20000W


4) 보호 기능:
A. 입력 과전압 및 저전압 보호: 턴 오프 보호, 고장 제거 및 자기 회복
B. 출력 전류 과잉 보호: 일정한 전류 계단 감소 보호, 결함 제거 및 자기 복구
C. 출력 단전 보호: 출력 전류 제한 동작, 오류 제거 및 자기 복구
D. 출력 과온 보호: 껍질 온도는 95 ± 2.5 oC이며, 냉각 후에는 자기 회복이 가능합니다.
E. 출력 과전압 보호: 자동 종료 및 잠금, 재시작 및 재구성 전원을 켜기

5) 데이터 디스플레이: 4.3인치 터치 스크린으로 전류, 전압, 온도, 케이블 길이, 운영 기록, 오류 기록 및 기타 데이터를 표시합니다.
6) 경보 기능: 시스템 오류가 발생하면 디스플레이 화면이 스크롤되어 오류 정보를 표시하고 오류 경고등이 빨간색으로 깜박이고 비핑을 합니다.
7) 통신 기능: Modbus TCP 통신 (표준 제품에는 개방 인터페이스가 없습니다), 유선 통신 및 휴대 전화 동기 표시를 지원합니다.
8) retraction 속도: 0 ~ 2m/s, 10 기어 조절;
9) 복귀 및 풀기 긴장: 복귀 및 풀기 긴장은 10 개의 기어로 나뉘어 조절 할 수 있습니다.
10) 작동 모드: 수동적으로 케이블을 꺼내, 케이블에 활성 스릴, 자동 로더 케이블 와일링, 버튼 강제 스릴;
11) 휴대용 운송: 자동차에서 운송하거나 이동 할 수 있으며 당기 막대와 롤러 부품으로 선택됩니다.
12) 인터페이스: 입력 5 코어 항공 소켓, 광섬유 FC 포트 (선택), 통신 네트워크 포트, 타입-c
13) 버튼 및 스위치: 고전압 출력 버튼, 강제 버튼에 케이블 스릴, AC 입력 스위치, 경보 램프
14) 광섬유 통신: 표준 구성에는 광섬유가 포함되어 있지 않으며 하나 또는 여러 개의 광 광전자 복합 케이블로 장착 될 수 있습니다.
15) 크기: 645*550*350mm (저장 상태)
16) 무게: 40kg (선택 부품 제외)
17) 작업 온도: -25~55C
18) 고도: 3000m

FAQ

1. **Q: MYUAV의 연결된 발전소는 무엇입니까? **.
**A:** MYUAV의 연결된 발전소는 대규모 드론을 지상 전력원으로 연결하기 위해 연결된 드론 기술을 사용하는 혁신적인 고도 전력 생산 솔루션입니다.드론은 작은 풍력 터빈이나 태양 전지판을 가지고 하늘을 높이 날아갑니다., 높은 고도의 풍력이나 햇빛을 이용해 전기를 생산하고, 연결된 케이블을 통해 전력을 다시 땅으로 보내죠.

2. **Q: MYUAV 연결된 발전소가 어떻게 작동합니까? **.
**A:** 작동 원리는 주로 드론을 플랫폼으로 사용하여 전통적인 풍력 터빈이 도달 할 수 없는 높이로 끌어올리는 것입니다. 바람의 속도가 더 안정적이고 강합니다.따라서 전력 생산 효율을 향상시킵니다UAV는 UAV의 비행과 전력 생산 장비의 작동을 유지하기 위해 지상에 연결된 고강력 케이블을 통해 전기 공급을 지속적으로 받습니다.

3. **Q: MYUAV 연결 발전소가 얼마나 효율적인가? **.
**A:** 실제 데이터는 특정 UAV 모델과 전력 생산 장비 구성에 따라 달라지기 때문에MYUAV는 풍력 또는 태양광 자원을 효율적으로 사용함으로써 연면적 단위당 전력 생산량을 증가시킬 수 있습니다.전통적인 지상 전력 발전소와 비교했을 때, 고도 풍력 또는 태양 에너지는 단위 면적 당 더 높은 발전 잠재력을 가지고 있습니다.하지만 정확한 효율 수치들은 MYUAV 회사가 제공하는 제품 성능 지표에 해당해야 합니다..

4. **Q: MYUAV 연결 전력 발전소는 어떤 환경에서 작동 할 수 있습니까? **.
**A:** MYUAV의 연결 된 발전소는 극단적인 기상 조건과 같은 안전한 기상 조건 범위 내에서 작동 할 수 있어야합니다.연결된 케이블의 안전과 안정성을 보장하는 동시에특정 운용 환경 조건은 MYUAV를 구매하기 전에 자세한 표준을 위해 상담해야합니다.

5. **Q: 어떻게 연결된 UAV를 복구하고 유지보수합니까? **.
**A:** MYUAV는 자동화 또는 반자동화 복구 시스템으로 장착될 수 있으며, 필요한 경우 무인 항공기를 안전하게 착륙시키고 복구할 수 있습니다.UAV의 전력 생산 장비에 대한 정기적인 유지보수 점검을 수행하는 동안유지보수 과정에는 드론 몸체, 전력 시스템, 전력 생산 장비 및 연결 케이블의 무결성 검사 및 수리 등이 포함될 수 있습니다.

다시 한 번 위의 정보는 연결된 UAV 기술의 일반적인 응용에 기반합니다. MYUAV의 연결된 발전소 제품에 대한 자세한 내용은가장 최신하고 정확한 제품 설명에 대해 회사와 직접 연락하십시오., 성능 매개 변수 및 서비스 지원
