MYUAV 연결 드론 / UAV에 대한 고전압 전원 공급

제품 개요

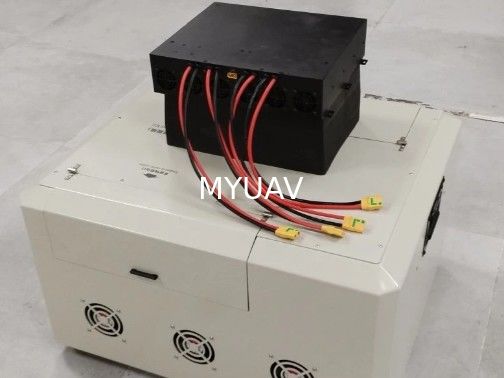

이 제품은 두 개의 부분을 포함합니다: 지상 끝 밧줄 박스 및 하늘 끝 항공 전원 공급 장치. 밧줄 박스는 AC/DC DC 전원 공급 장치, 자동 취수 및 지불 장치,연결 케이블 및 지능형 제어 모듈, 전력망의 일단계 변압 전원을 변환하기 위해, 발전기 또는 이동 전력 공급 장치로 고전압 전력으로 전력을 전달하고 연결 케이블을 통해 공기 전력 공급 장치로 전송합니다.공기 위 전원 공급 장치 는 원래 배터리 를 안전하게 대체 할 수 있으며 일정한 전압 안정화 를 제공할 수 있다, 표준 부하 무게를 줄이지 않고 UAV를 위한 연속적이고 신뢰할 수 있는 장수 전력 공급.이 시스템은 UAV의 상승과 하락을 따라 자동으로 회전하고 선을 동기적으로 풀어주는 기능을 가지고 있습니다..

적응형 UAV

1) 지원 비행 높이: 120~200m (케이블 길이는: 220m, 안전 길이는 예약);
2) 지원 이륙 무게: 30~55kg (UAV 힘 효율은 다릅니다. 이 데이터는 참조용입니다.)

환경 특성
1) 주변 온도: - 20~45 oC (작업), - 40~65 oC (저장)
2) 상대 습도: 10~80% RH (작업), 5~90% RH (저장) 3) 고도: 0~3000m

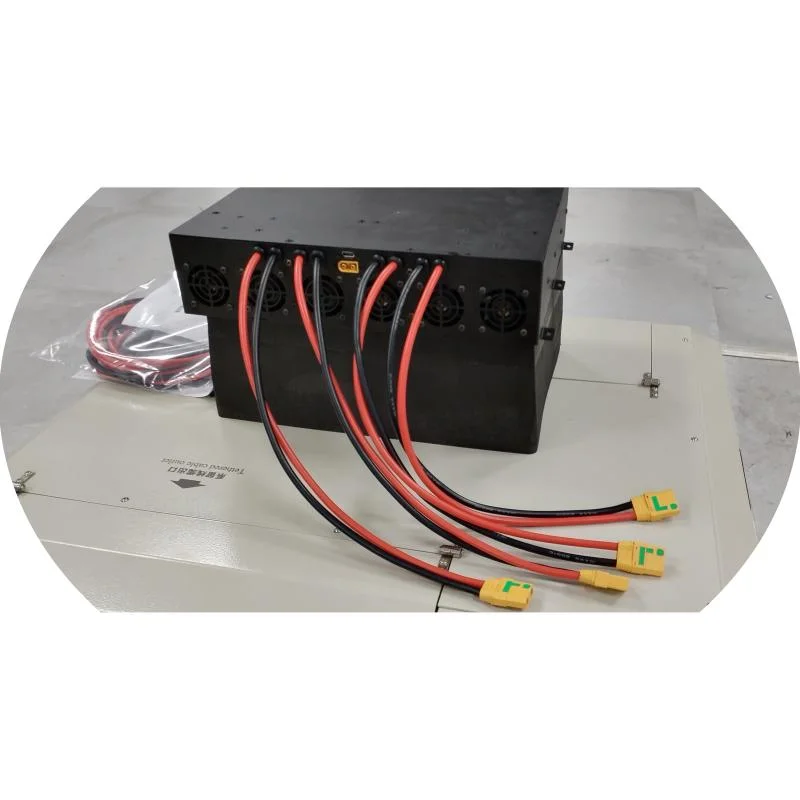

에어 모듈 전원 공급

입력 전압	580~810Vdc 넓은 범위 입력, 일정한 전압 출력
출력 전압	50 ± 0.5Vdc, 출력 전압 조정 지원
출력 전력	1200W (명용 장기 출력), 15000W (피크 값 ≤ 30s)
커뮤니케이션 기능	CAN 통신, 전압, 전류, 온도 및 기타 데이터 및 상태 보고
설치 방법	장착용 럭을 예약하고 나사로 고정
열 분산 모드	내장된 팬, 액티브 열 분산, 예약된 공기 통로 강제 공기 냉각
인터페이스	입력 XT60, 출력 와이어 셰딩, 또는 출력 XT90, 지원 인터페이스 사용자 정의
크기	295*254*71 ± 0.5mm (설치 귀와 인터페이스 제외)

무게	4.5 ± 0.1kg (외부 연결 장치 및 전선을 제외)

보호 기능
A. 입력 과전압 및 저전압 보호: 턴 오프 보호, 고장 제거 및 자기 회복
B. 출력 전류 과잉 보호: 일정한 전류 계단 감소 보호, 결함 제거 및 자기 복구
C. 출력 단전 보호: 출력 전류 제한 동작, 오류 제거 및 자기 복구
D. 출력 과온 보호: 껍질 온도는 95 ± 2.5 oC이며, 냉각 및 자기 회복 후;
E. 출력 과전압 보호: 자동 종료 및 잠금, 재시작 및 재구성 전원을 켜기

테더 케이블

소재	복수 줄이 실버로 덮인 구리 와이어, 복합 플루오플라스틱 절연층, 단단히 싸인 광섬유 단위, 고온 내성 코폴리머 껍질,높은 팽창 모듈의 항공용 섬유 직물 층
작동 전류	15~20A
DC 저항	2.5 ± 0.2 Ω, 100m 루프 @ 20 oC
당기력	≥ 150kg, 반복적으로 철회 및 1000번 이상의 방출 시간에 저항합니다.
단열 강도	≥ 3000Vdc, 1분 동안 장애가 없습니다.

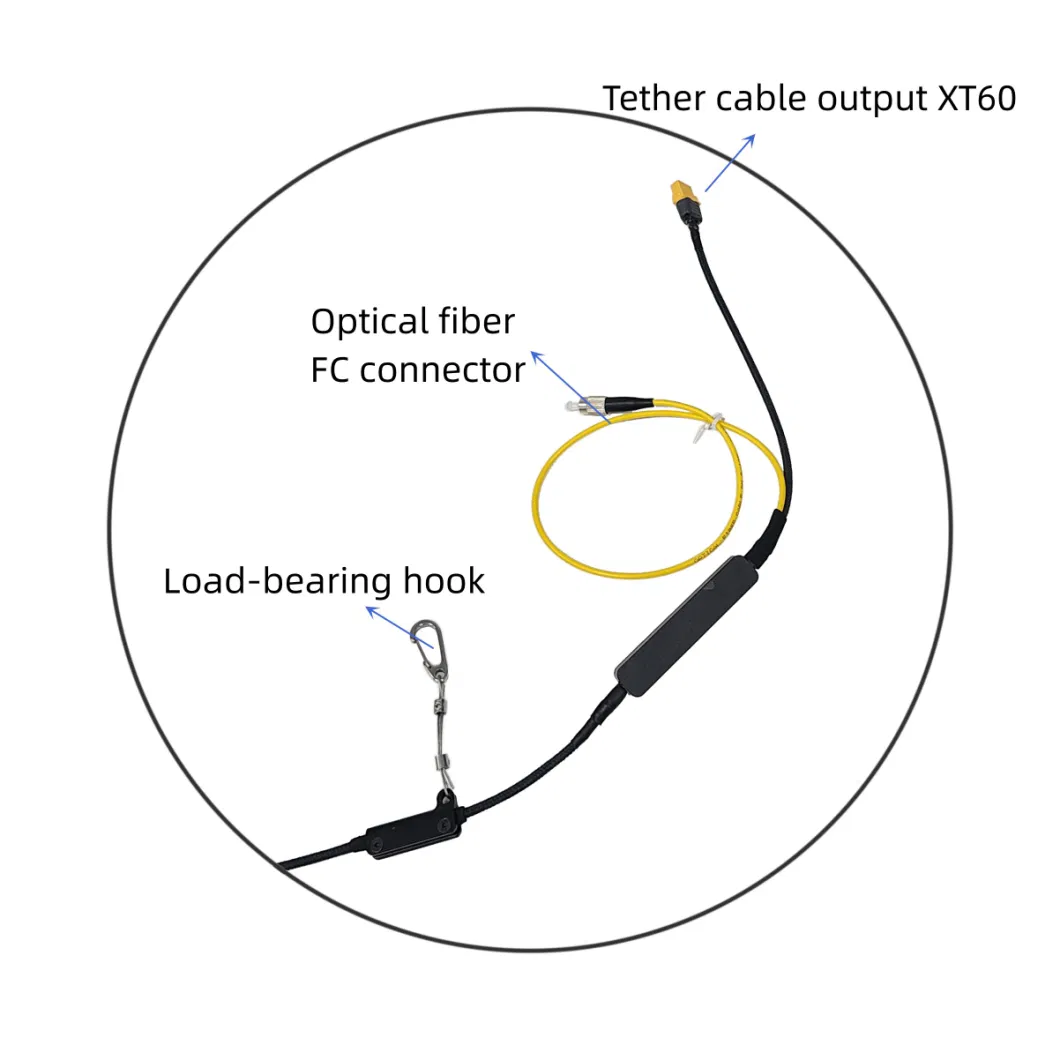

케이블 길이	220m ± 2m; 광섬유 케이블 1 코어 띠 케이블 내부와 FC 커넥터 (선택)
외부 지름	50.0 ± 0.2mm
무게	29 ± 0.5g/m

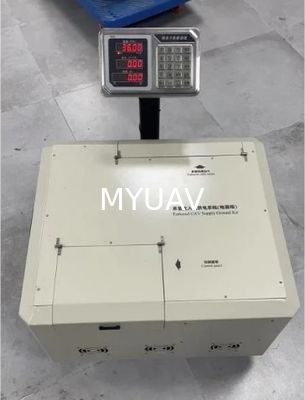

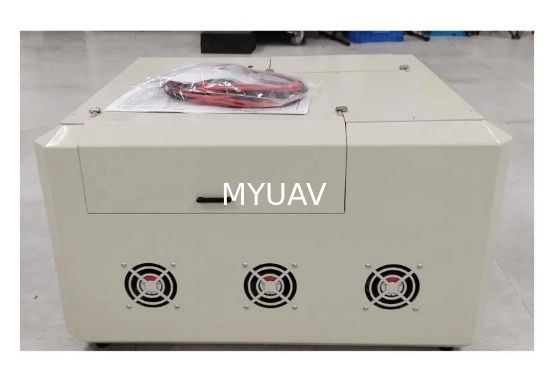

지상 모듈 전원 공급

입력 전압	277~490Vac @ 완전 로드 출력, 85~176Vac @ 반 로드 출력, 50/60Hz
출력 전압	400~750Vdc 조절 가능, 공장 기본 750Vdc
출력 전력	20000W

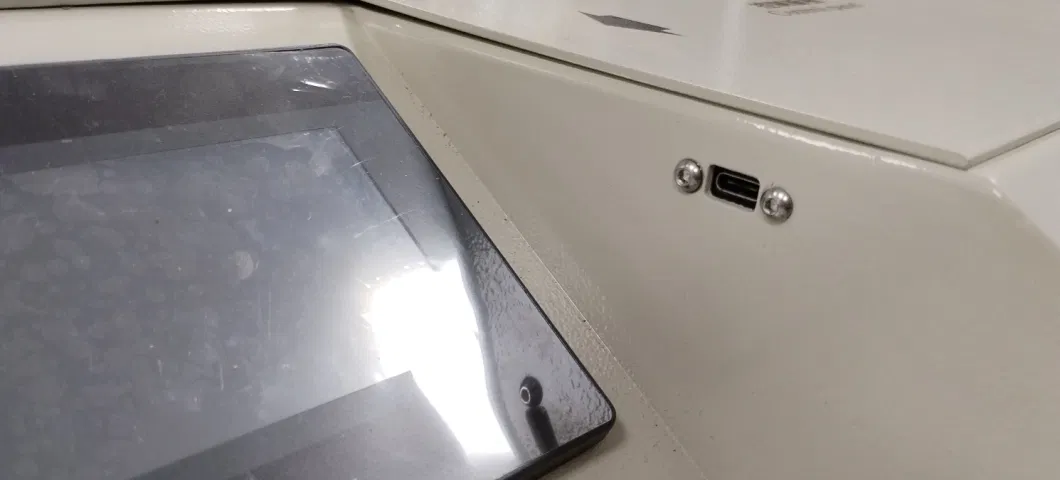

데이터 표시	4.3 인치 터치 화면 전류, 전압, 온도, 케이블 롤 아웃 길이, 운영 기록, 오류 기록 및 기타 데이터를 표시
경보 기능	시스템이 결함이 있을 때, 디스플레이 화면은 결함 정보를 표시하고, 결함 경고등은 빨간색으로 깜박이고 비핑
커뮤니케이션 기능	예약된 네트워크 인터페이스, Modbus tcp 통신, 유선 통신 지원 및 휴대 전화 동기화 디스플레이
케이블 스릴 들어와 밖으로 최대 속도	0~2m/s, 10개의 기어 조절
케이블 스릴 내출 긴장	케이블 릴 내와 출력 긴장 10 기어로 나뉘어 있습니다, 조정할 수 있습니다

작동 모드	수동 릴 밖으로, 활성 릴 내, 자동 전선 배열, 그리고 휴식 케이블에 강제 릴 버튼을 누를 수 있습니다
운송수단	차량에 탑재된 이동식 또는 이동식

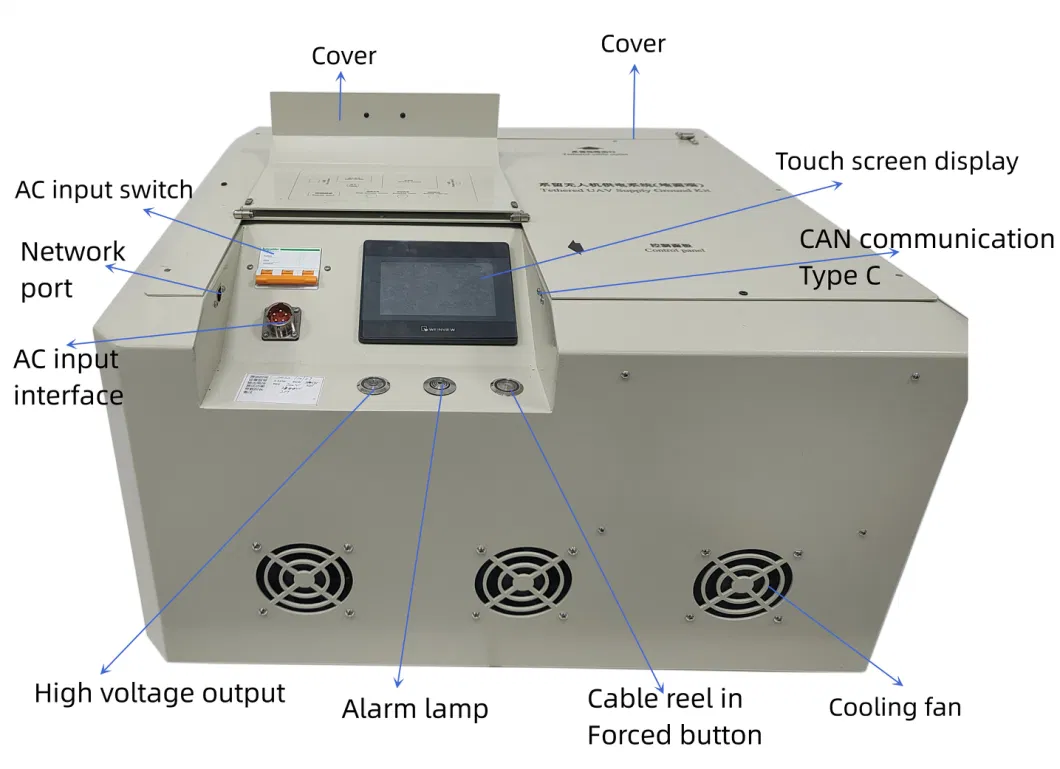

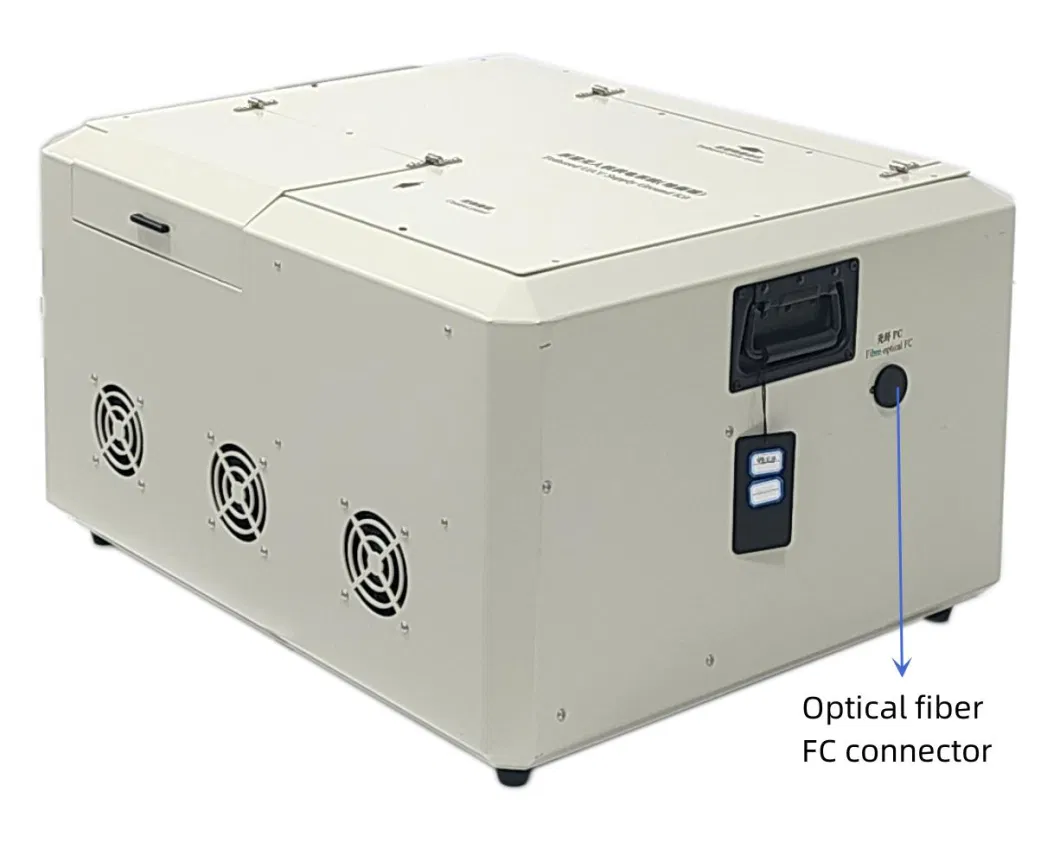

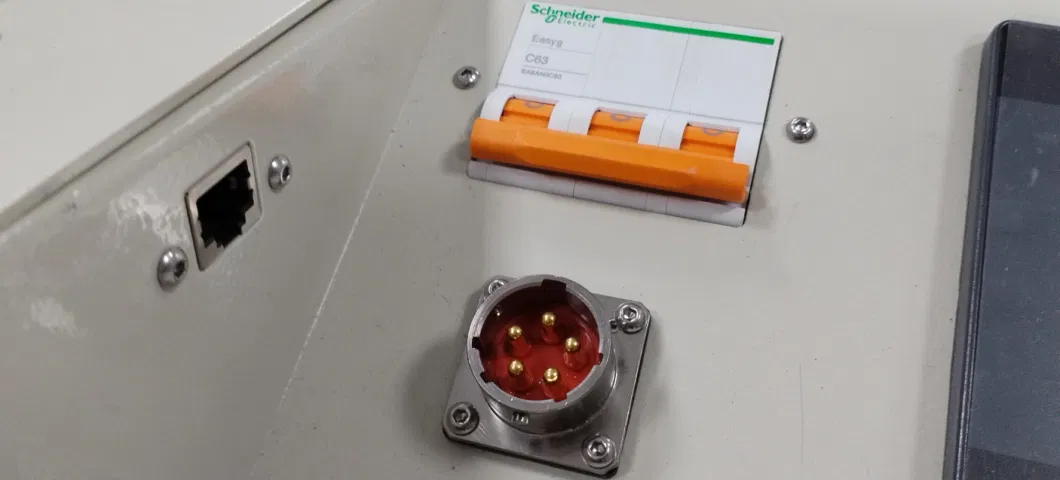

인터페이스	입력 5 코어 항공 소켓, 광섬유 FC 포트 (선택), 통신 네트워크 포트, CAN 포트
단추 및 스위치	고전압 출력 버튼, 강제 버튼에 케이블 스릴, AC 입력 스위치, 경보등
크기	645*550*350mm (저장 상태)
무게	36kg (선택 부품 제외)

보호 기능
A. 입력 과전압 및 저전압 보호: 턴 오프 보호, 고장 제거 및 자기 회복
B. 출력 전류 과잉 보호: 일정한 전류 계단 감소 보호, 결함 제거 및 자기 복구
C. 출력 단전 보호: 출력 전류 제한 동작, 오류 제거 및 자기 복구
D. 출력 과온 보호: 껍질 온도는 95 ± 2.5 oC이며 냉각은 자기 회복입니다.
E. 출력 과전압 보호: 자동 종료 및 잠금, 재시작 및 재구성 전원을 켜기

FAQ

1. **Q: MYUAV의 연결된 발전소는 무엇입니까? **.
**A:** MYUAV의 연결된 발전소는 대규모 드론을 지상 전력원으로 연결하기 위해 연결된 드론 기술을 사용하는 혁신적인 고도 전력 생산 솔루션입니다.드론은 작은 풍력 터빈이나 태양 전지판을 가지고 하늘을 높이 날아갑니다., 높은 고도의 풍력이나 햇빛을 이용해 전기를 생산하고, 연결된 케이블을 통해 전력을 다시 땅으로 보내죠.

2. **Q: MYUAV 연결된 발전소가 어떻게 작동합니까? **.
**A:** 작동 원리는 주로 드론을 플랫폼으로 사용하여 전통적인 풍력 터빈이 도달 할 수 없는 높이로 끌어올리는 것입니다. 바람의 속도가 더 안정적이고 강합니다.따라서 전력 생산 효율을 향상시킵니다UAV는 UAV의 비행과 전력 생산 장비의 작동을 유지하기 위해 지상에 연결된 고강력 케이블을 통해 전기 공급을 지속적으로 받습니다.

3. **Q: MYUAV 연결 발전소가 얼마나 효율적인가? **.
**A:** 실제 데이터는 특정 UAV 모델과 전력 생산 장비 구성에 따라 달라지기 때문에MYUAV는 풍력 또는 태양광 자원을 효율적으로 사용함으로써 연면적 단위당 전력 생산량을 증가시킬 수 있습니다.전통적인 지상 전력 발전소와 비교했을 때, 고도 풍력 또는 태양 에너지는 단위 면적 당 더 높은 발전 잠재력을 가지고 있습니다.하지만 정확한 효율 수치들은 MYUAV 회사가 제공하는 제품 성능 지표에 해당해야 합니다..

4. **Q: MYUAV 연결 전력 발전소는 어떤 환경에서 작동 할 수 있습니까? **.
**A:** MYUAV의 연결 된 발전소는 극단적인 기상 조건과 같은 안전한 기상 조건 범위 내에서 작동 할 수 있어야합니다.연결된 케이블의 안전과 안정성을 보장하는 동시에특정 운용 환경 조건은 MYUAV를 구매하기 전에 자세한 표준을 위해 상담해야합니다.

5. **Q: 어떻게 연결된 UAV를 복구하고 유지보수합니까? **.
**A:** MYUAV는 자동화 또는 반자동화 복구 시스템으로 장착될 수 있으며, 필요한 경우 무인 항공기를 안전하게 착륙시키고 복구할 수 있습니다.UAV의 전력 생산 장비에 대한 정기적인 유지보수 점검을 수행하는 동안유지보수 과정에는 드론 몸체, 전력 시스템, 전력 생산 장비 및 연결 케이블의 무결성 검사 및 수리 등이 포함될 수 있습니다.

다시 한 번 위의 정보는 연결된 UAV 기술의 일반적인 응용에 기반합니다. MYUAV의 연결된 발전소 제품에 대한 자세한 내용은가장 최신하고 정확한 제품 설명에 대해 회사와 직접 연락하십시오., 성능 매개 변수 및 서비스 지원
