MYUAV 새 버전 Dji M300 M350 묶인 드론 와이어

새로운 버전DJIM300M350 연결된 드론 와이어


드론 연결 전력 시스템c가 될 수 있습니다.당신의 특별한 필요에 따라 맞춤.

케이블 길이는 길이가 33-330m에서 사용자 정의 될 수 있습니다.
광섬유 케이블은 사용할 수 있습니다.
이 시스템은 MTOW 5~110kg의 모든 멀티 로터 드론에 적합합니다.

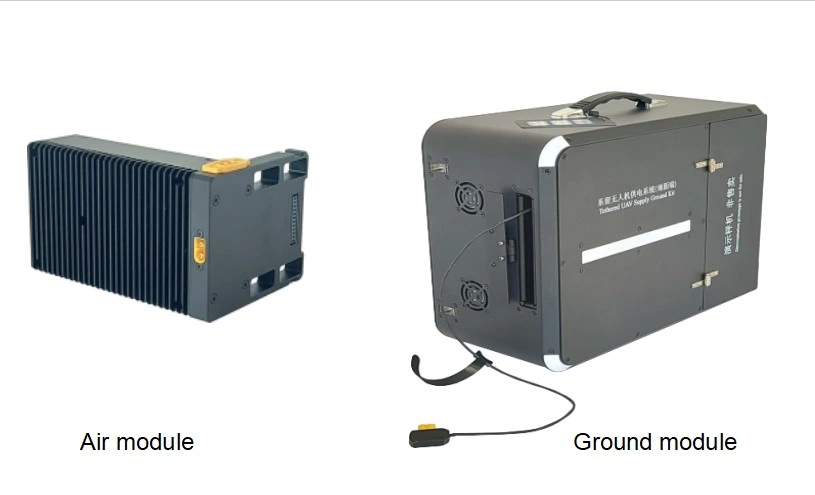

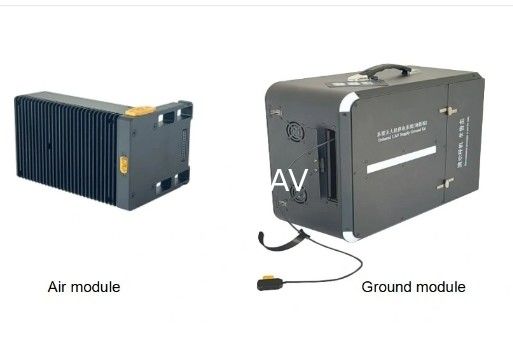

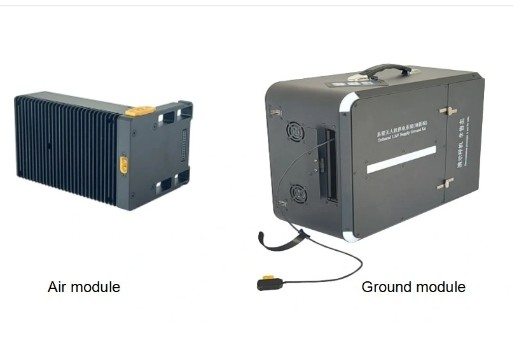

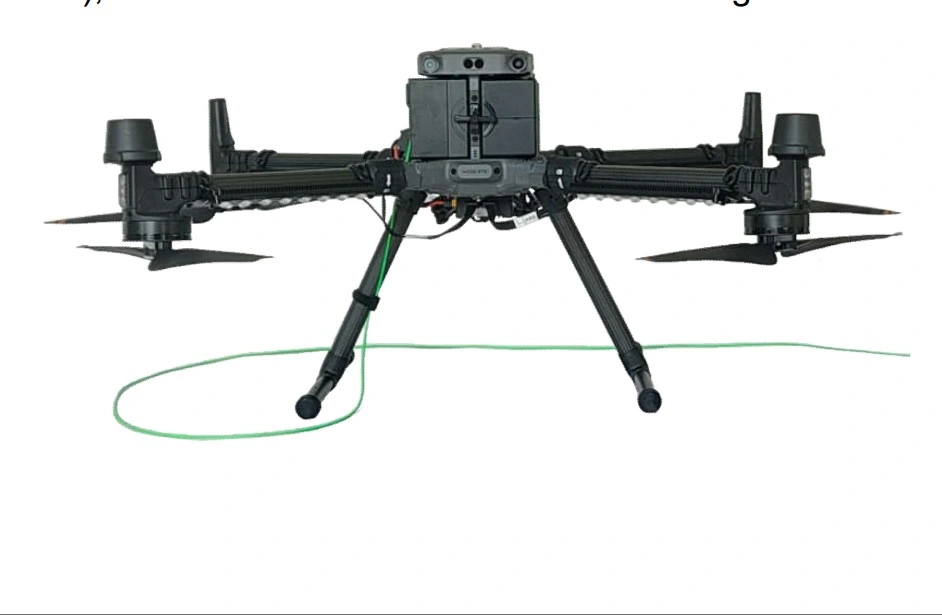

드론 테더 파워 유닛 TPS110M-M300/M350 DJI M300 M350 테더 드론

1.환경 특성

1) 환경 온도: -20~45 oC (작업), -40~65 oC (저장).
2) 상대 습도: 10-80% RH (작업), 5-90% RH (저장).
3) 고도: 0~3000m

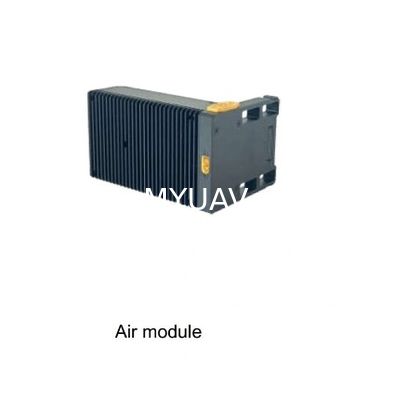

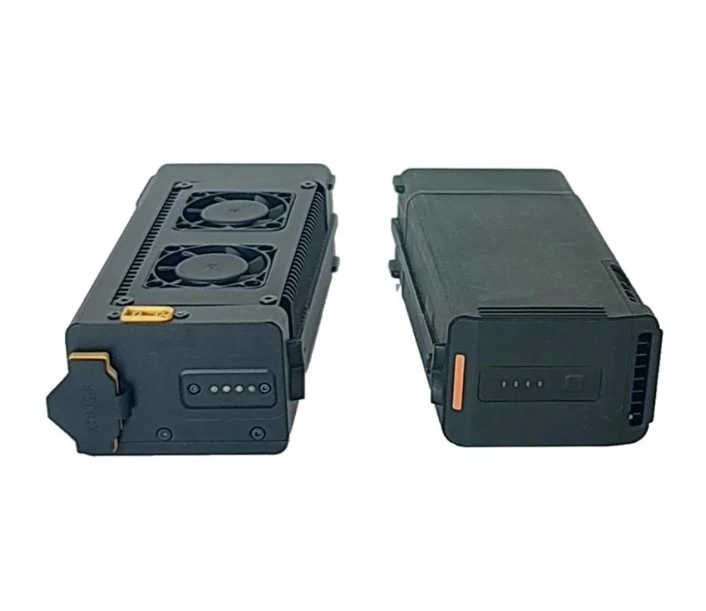

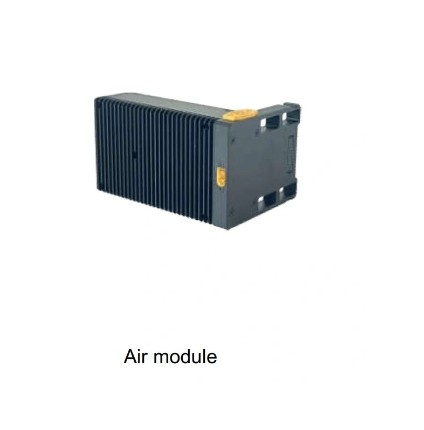

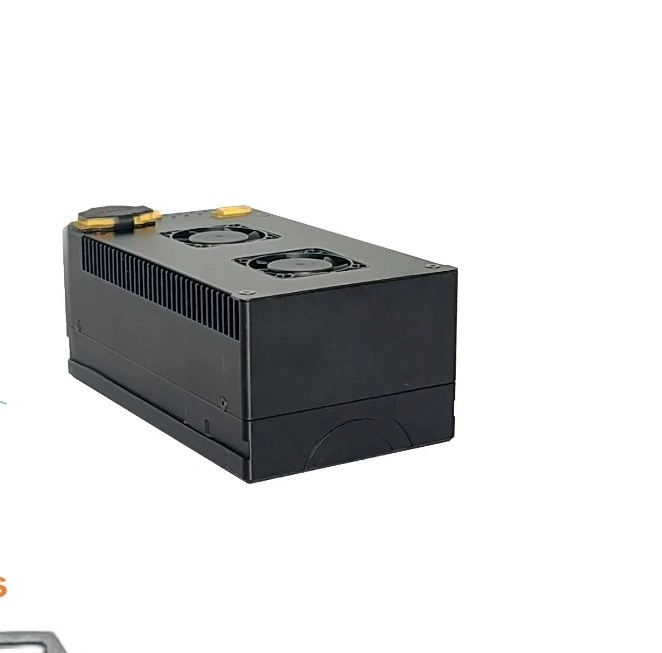

2.공기모듈전원 공급테더 드론 DJI M300 M350

1) 입력 전압: 600~830Vdc 넓은 범위 입력.
2) 출력 전압: 51.5 ± 0.5Vdc, 일정한 전압 출력, 전압 사용자 정의를 지원.
3) 출력 전력: 3000W (명용 장기 출력), 3500W (피크 값≤10s).
4) 보호 기능: 입력 과전압 및 과전압 보호, 출력 과전압, 과전류, 단전 및 과온 보호.
5) 설치 방법: 플러그 및 풀 플러그 설치, 원래 배터리 설치 방법과 동일, 드론 및 항공 상자 변경이 필요하지 않습니다.
6) 열 분산 방법: 외부 팬이 열을 적극적으로 분산시키고, 예약 된 공기 통로는 강제 공기 냉각입니다.
7) 인터페이스: 입력 XT60, 출력 배터리 인터페이스 (드론에 의해 구동), 출력 XT60 (광에 의해 구동).
8) 크기: 163 × 92 × 65 ± 0.5mm (더 이상의 설치 공간을 차지하지 않고 TB60 배터리 하나를 교체하십시오).
9) 무게: 980 ± 20g (drone의 이륙 무게를 줄이기 위해 1350g TB60 배터리를 교체합니다.)
10) 보호 수준: IP54

3기능적 특성

자동 스릴 내출: UAV의 이륙 및 착륙을 따라 동시 케이블 스릴 내출, 적응적으로 긴장 조절,그리고 수동으로 전원을 끊는 동안 케이블을 후집 버튼을 누르면.

통신 기능: 일련 포트 프로토콜과 유선 통신 기능을 가지고 있으며 블루투스 또는 무선 일련 포트 프로토콜과 무선 통신 기능을 지원합니다.

보호 기능: 입력 과전압 및 저전압 보호, 출력 과전압, 과전류, 단전, 과온 보호, 오류 제거 및 자기 복구.

데이터 디스플레이 기능: 4.0 인치 터치 화면은 전압, 전류, 온도, 케이블 출력 길, 날짜, 시간, 운영 기록, 오류 기록 및 작업 상태 정보와 같은 데이터를 표시합니다..

설정 조정: 디스플레이 화면 설정 및 와이어 와일딩 속도, 와이어 와일딩 긴장, 와이어 스릴 튀기 긴장, 안전 길이, 날짜와 시간의 조정 지원,그리고 중국어와 영어 화면 사이를 전환 지원.

고장 경보 기능: 시스템이 고장 났을 때 디스플레이 화면이 스크롤하여 고장 정보를 표시하고 고장 경보 조명이 빨간색으로 깜박이면서 경보를 표시합니다.

장비 운반: 배낭 디자인을 통해 배낭은 배낭 박스, 공기 모듈 전원 공급 장치, 조명 장치 (선택) 를 포함한 완전한 연결 시스템으로 장착 할 수 있습니다.용품:전체 무게는 12 ± 0.5kg입니다.



4.매개 변수

부문		기술 매개 변수
실내 온도		-20~45 oC (근무), -40~65 oC (저장)
상대 습도		10-80% RH (작업), 5-90% RH (저장)
고도		≤ 3000m

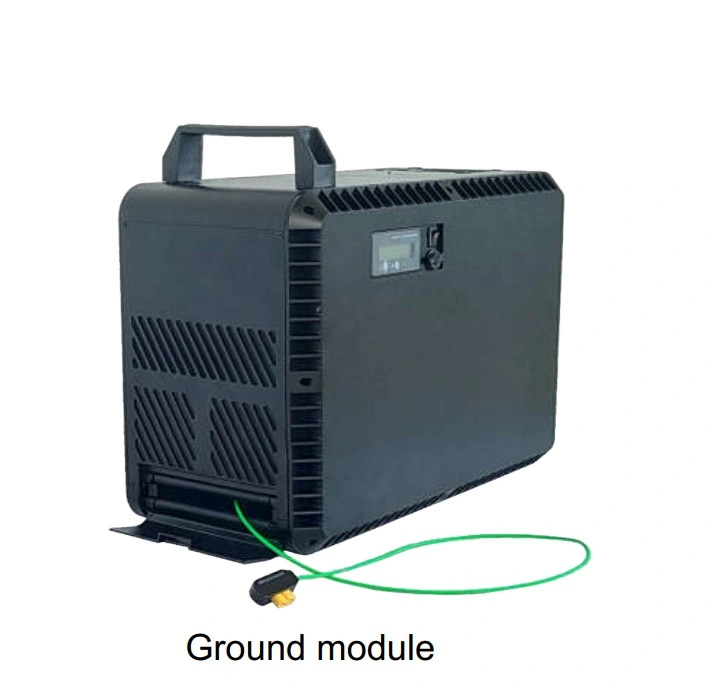

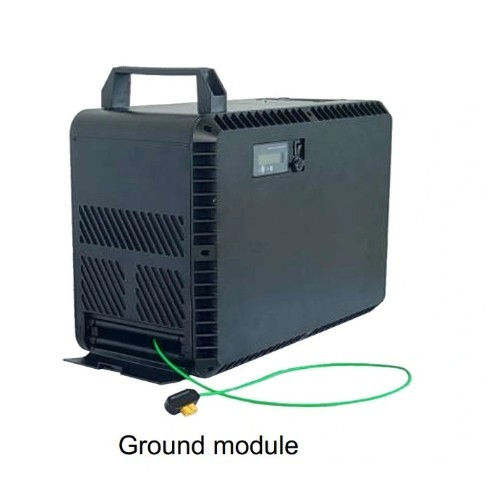

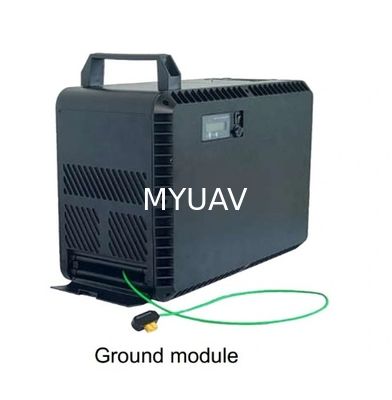

연결 전원 모듈	입력 전압	176-264Vac 넓은 범위 입력, 단일 단계 220Vac@45-65Hz
	출력 전압	400~750Vdc 조절 가능, 공장 기본 750Vdc
	출력 전력	3500W (명용 장기 출력), 3850W (피크 값 ≤ 30s)
	저장 케이블 길이	최대 저장 케이블 ≥ 120m를 지원하는
	회전속도	0-2m/s, 조절 가능
	당기는 힘	0-10N, 조절 가능
	인터페이스	스위치와 입력 소켓, 케이블 출력 XT60 커넥터
	키와 스위치	고전압 켜기/ 끄기 버튼, 케이블 강한 후집 버튼, 경보 표시등
	크기	360 × 280 × 165 ± 0.5mm, 발자루와 손잡이를 제외한
	무게	9.2 ± 0.2kg, 110m의 연결 케이블을 포함하여
테더 케이블	소재	은장 된 구리 와이어 와이어, 복합 플루오플라스틱 단열 층, 높은 매도 셔블 항공 등급 섬유 직물 층
	전류	3-5A
	DC 저항	10.5 ± 0.2 Ω, 100m@20 oC 루프
	당기력	≥ 50kg, 반복적으로 철회하고 500번 이상의 방출 시간을 견딜 수 있다
	단열 강도	≥ 3000Vdc, 1분 동안 장애가 없습니다.
	케이블 길이	55/110 ± 2m, 사용자 정의 선 길이를 지원
	외부 지름	2.6 ± 0.2mm
	무게	1.2 ± 0.05kg/100m
에어 모듈	입력 전압	600~830Vdc 넓은 범위 입력
	출력 전압	51.5 ± 0.5Vdc, 일정한 전압 출력
	출력 전력	3000W (명용 장기 출력), 3500W (피크 값 ≤ 10초)
	보호 기능	입력 과전압 및 저전압 보호, 출력 과전압, 과전류, 단전 및 과온 보호
	격리 전압	3000V (Vin-Vout), 1min, 누출 전류 ≤ 5mA, 고장, 플래시오버 또는 코로나 현상 없음
	설치 방법	플러그인 설치, 드론 및 항공 상자에 대한 변경 없이 원래 배터리 설치 방법과 동일
	열 분산 방법	천연 공기 냉각
	인터페이스	입력 XT60, 출력 배터리 인터페이스 (드론에 의해 구동), 출력 XT60 (광에 의해 구동)
	보호 수준	IP54
	크기	158 × 92 × 110 ± 0.5mm (더 이상의 설치 공간을 차지하지 않고 TB60 배터리 하나를 교체)
	무게	960 ± 10g



항목 목표의 매개 변수
1넥타이 지상 박스의 입력 전압: 176-264Vac 넓은 범위 입력, 단일 단계 220Vac.
2. 공기 모듈 전원 공급 출력 전압: 25.5 ± 0.3Vdc 일정한 전압 출력. UAV는 연결 된 전원 공급 조건 하에서 작동하고 백업 배터리는 전체에 걸쳐 완전히 충전됩니다. 전력 손실 없이 전체 프로세스를 수행합니다.
3장비 출력 전력: 공기 모듈 전원 공급 ≥ 2000W, 넥터 지상 박스 ≥ 3500W.
4공기 모듈 전원 공급 크기: ≤ 156 × 75 × 48 mm, 추가 설치 공간을 차지하지 않고 TB30 배터리 하나를 교체합니다.
5공기 모듈 전원 공급 무게: ≤ 590g, 685g TB30 배터리를 교체합니다.
6넥타이 마운드 박스 크기: ≤ 360 × 260 × 180mm.
7띠어어어드 박스의 무게: 110m의 띠어어 케이블을 포함하여 ≤ 9.2kg.
8케이블 크기와 무게: 길이 ≥ 110m, 케이블 지름 ≤ 2.4mm, 무게 ≤ 1.1kg/100m
9자동 스릴 내 / 밖으로: UAV의 이륙 및 착륙을 따라 동시 케이블 스릴 내 / 밖으로, 적응적으로 긴장 조정, 및 전력 손실 조건 하에 수동으로 케이블을 철회.
10과류 보호 기능: 공기 모듈 전원 공급 장치가 과류 출력을 할 때, 그것은 일정한 전류 계단 다운 보호를 제공합니다.출력은 직접 꺼지지 않아서 스스로 복원 할 수 있습니다..
11통신 기능: 테더 지상 박스는 일련 프로토콜 유선 통신 기능을 가지고 있으며 블루투스 또는 무선 일련 프로토콜의 무선 통신 기능을 지원합니다.
12. 데이터 표시 기능: 터치 화면은 전압, 전류, 온도, 오케이트 길이, 날짜, 시간, 운영 기록, 오류 기록 및 작업 상태 정보와 같은 데이터를 표시합니다.
13설정 조정: 디스플레이 화면 설정 및 철자 수집 속도, 철자 수집 긴장, 철자 풀기 긴장, 안전 미터, 날짜와 시간의 조정,그리고 중국어와 영어 화면 사이를 전환 지원.
14. 오류 경보 기능: 시스템이 고장 났을 때 디스플레이 화면은 오류 정보를 표시하도록 스크롤되며 오류 경보 조명은 빨간색으로 깜박이고 경보를 표시합니다.
15시스템 장비 보호 수준: 공기 모듈 전원 공급 ≥ IP54, 연결 토어 박스 ≥ IPx4.

16.시스템 장비 운반: 배낭 설계, 배낭은 넥터 마운드 박스, 공기 모듈 전원 공급 장치, 조명 장치,그리고 완전한 액세서리, 전체 무게 ≤ 12.5kg

드론에 연결된 전력 시스템을 위해, 당신은 아래 형태의 몇 가지 유형을 선택할 수 있습니다:

- 낮과 밤의 임무
- 라디오 릴레이
-위기 관리
- 사이트 보호
- 교통 감시
-대규모 행사 보안
- 숲 감시
- 산업 모니터링
- 공기 질 모니터링

1더 많은 로터 무인 항공기 (UAV) 는 특정 위험과 파괴, 부적절한 조작은 인명 부상이나 재산 피해를 일으킬 수 있습니다.사용 설명서에 따라 제품을 사용하십시오.
2- 운영자는 전문적인 교육과 검사를 받아야 합니다.
3이 제품을 취급할 때 술에 취하거나 피곤하거나 아프지 마십시오.
4- 안전 거리를 유지해야 합니다.
5위험할 경우 안전한 이륙 무게 아래로 비행하세요
6강한 전자기적 간섭 상태에서는 비행하지 마세요
7현지 법과 규정을 준수하고 비행 금지 구역에 비행하지 마십시오.
8회전 모터 또는 프로펠러에 가까이 가지거나 만지지 마십시오. 회전 프로펠러에 의해 잘라질 경우.
9. 드론에 설치하기 전에 두 배터리를 완전히 충전하고 0.1V 이하의 차이 압력을 확인하십시오
10. 배터리는 오랫동안 사용되지 않습니다, 60% 전기를 가진 공기 건조한 곳에 보관하십시오.
