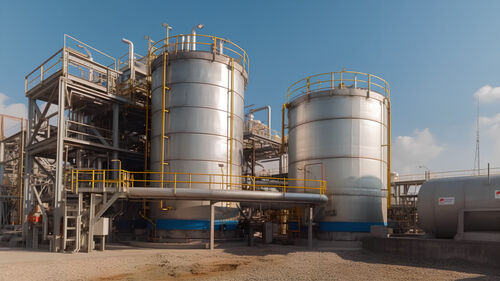

화학 공원 및 석유 정제 공장 내의 대형 산업 기업의 생산 과정에서 산업 장비, 특히 파이프 라인, 사용 중에 마비 될 수 있습니다.밸브 및 파이프 라인의 다른 부분, 균열, 느슨한 및 기타 문제가 메탄 누출을 초래합니다. 작업 과정에서 작업자는 부주의, 부주의, 부적절한 작업 등으로 인해 메탄 누출을 일으킬 수 있습니다.장비의 부적절한 유지, 예를 들어 손상된 부품을 정기적으로 검사하고 교체하지 않는 것 등; 파이프 라인은 장기간 사용 중, 특히 부식 물질을 운반하는 파이프 라인이 부식 될 수 있습니다.장시간 사용 시 부식될 수 있습니다.특히 부식성 물질을 운반하는 파이프 라인에서는 파이프 라인의 벽 두께가 감소하여 메탄 누출을 유발할 수 있습니다.
기업들은 장비의 유지보수와 관리를 강화하고, 노후화된 장비 부품을 정기적으로 검사하고 교체하고, 운영자의 기술과 인식을 향상시켜야 합니다.메탄 누출 위험을 줄이기 위해 공정 흐름이 합리적임을 보장합니다..
레이저 메탄 검사 프로그램
무인 항공기 레이저 메탄 텔레미터 장비는 대기 중 미탄 가스의 흔적을 접촉 없이 장거리 탐지할 수 있고, 잠재적인 누출 지점을 빠르게 발견할 수 있습니다.그리고 효과적으로 불을 피합니다., 폭발 및 누출로 인한 기타 안전 사고.
튜너블 다이오드 레이저 흡수 분광 기술 TDLAS의 원리를 사용하여, 튜너블 다이오드 레이저는 변하는 파장의 레이저를 방출 할 수 있습니다.이 레이저는 매우 좁은 선 너비로 특징이며, 그들의 파장은 주입 전류를 변경하여 조정 될 수 있습니다레이저의 주입 전류를 조절함으로써 레이저의 파장이 측정되는 가스 분자의 흡수 피크를 포함하는 특정 범위를 가로지르도록 만들 수 있습니다.g레이저의 파장이 메탄 분자의 흡수 피크를 가로지르면서 메탄 분자들은 레이저로부터 에너지를 흡수합니다.각 기체 분자의 특정 파장 의 빛 을 흡수 하는 능력 은 그 분자 구조 와 에너지 수준 에 따라 결정 된다베어-람베르트 법칙에 따르면, 가스 분자가 빛을 흡수하는 정도가 가스 분자의 농도에 직접 비례합니다. 따라서,레이저 빛이 얼마나 흡수되는지 측정하여, 메탄 가스의 농도를 추론 할 수 있습니다. 레이저 메탄 텔레메트리는 가스 샘플의 흡수를 분석하여 메탄의 존재와 농도를 결정합니다.메탄 분자는 특정 파장의 레이저 빛을 선택적으로 흡수하기 때문에, 레이저 광 흡수 정도를 정확하게 측정함으로써 메탄 가스의 농도를 정확하게 알 수 있습니다.
1 검사 플랫폼
UAV 플랫폼과 LC30Pro 레이저 메탄 탐지기가 결합되어 전통적인 전기 화학 센서와 비교하면 접촉 없이 측정이 가능합니다.
비행 플랫폼:이 항공모함은 DJI Jingwei M350 RTK 드론이다. 독특한 장점으로 인해 낮과 밤 동안 중단되지 않고 정확한 검사를 수행 할 수 있습니다.레이저 메탄 텔레메트리 장비는 주요 관심 영역의 동적 3차원 모니터링을 실현 할 수 있습니다.데이터의 측면에서, GPS 좌표와 촬영 시간은 비디오와 사진에 기록되어 있으며, 정보와 신뢰할 수 있는 데이터로 풍부하며 후속 기록 및 법의학 연구를 용이하게합니다.또한, 그것은 3 차원 모델 적응을 지원합니다.
레이저 메탄 텔레메트리LC30PRO 레이저 메탄 탐지기는 대기 중 메탄 가스를 빠르게 찾을 수 있습니다. 가장 먼 탐지 거리는 150 미터에 도달 할 수 있으며 온도와 같은 환경 요인에 영향을받지 않습니다.습도, 압력 등, 그리고 매우 높은 안정성을 가지고 있습니다. 25ms 응답 시간은 드론이 여전히 높은 속도 이동에서 안정적이고 신뢰할 수있는 데이터 출력을 유지할 수 있도록 보장합니다.
2 백엔드 모니터링 소프트웨어
검사 과정에서 배경 모니터링 시스템은 드론 상태를 실시간으로 볼 수 있습니다 (리모트 컨트롤 앱 터미널 / PC 브라우저 디스플레이를 지원합니다), 메탄 측정 데이터,파이프라인 누출의 경우, 터미널 장비는 자동으로 경보하고 데이터 (시간, 좌표, 누출 농도,현장 사진) 를 통해 나중에 자동으로 검사 보고서를 생성할 수 있습니다..
(1) 곡선 표시
장치의 빠른 반응 속도 때문에, 데이터는 초당 50번 출력될 수 있습니다. 순간적 농도 값을 관찰하는 것을 용이하게 하기 위해,드론 경로 비행 중에 데이터 곡선 기능을 켜십시오.
(2) 이상기록
노선 비행 중에, 임계 이상의 메탄 가스 누출이 감지되면 드론은 자동으로 사진을 찍고 현재 농도 값과 위도/경도 좌표를 기록합니다.검사 완료 후, 누출 지점이 자동으로 표시되며 사용자는 아이콘을 클릭하여 자세한 정보를 볼 수 있습니다.
(3) 검사 보고서를 작성
검사 보고서를 생성 지원, 검사 보고서를 열고, 모든 경보 포인트는 위도와 경도 좌표에 따라 지도 인터페이스에 표시됩니다. 경보 포인트를 클릭,자동으로 촬영된 농도 값과 사진 번호가 표시되며, 이에 따라 경보 지점을 추가로 확인할 수 있습니다.그리고 보고서는 전자 메일을 통해 수출하고 삭제할 수 있습니다.
